Detail produk:
|
Dimensi (mm): | 196x30.5x27 | Berat (g): | 250 |
---|---|---|---|
Suhu Penyimpanan (℃): | -25 -+70 | Suhu Operasional (℃): | -10-+60 |
Baterai alkali (V): | 2 pcs baterai AAA | Kehilangan Sisipan (dB, Nilai Tipikal): | 2.5 (1550nm) |

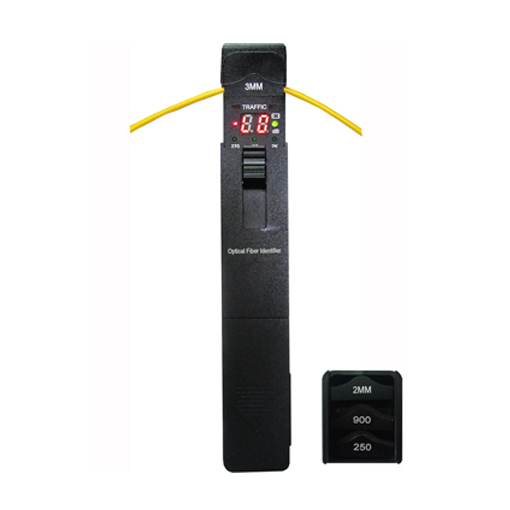

Pengidentifikasi Serat Optik Genggam untuk Pemeliharaan Jaringan Serat Optik
Detektor serat optik genggam adalah alat penting untuk memelihara jaringan serat optik. Fungsi utamanya adalah untuk mengidentifikasi sinyal optik dalam serat optik melalui teknologi deteksi non-intrusif tanpa mengganggu layanan. Fungsi spesifiknya meliputi:
Deteksi sinyal optik: Menentukan apakah ada transmisi sinyal optik dalam serat optik dan mengidentifikasi serat optik yang digunakan.
Pengukuran daya optik: Menampilkan nilai daya optik (misalnya, -16 DBM) untuk membantu dalam mengevaluasi kekuatan sinyal.
Indikasi arah: Menampilkan arah transmisi sinyal cahaya (seperti dari kiri ke kanan atau dari kanan ke kiri) melalui panah atau lampu LED.
Pengenalan sinyal modulasi: Mendeteksi sinyal modulasi dari frekuensi tertentu dan membedakan sinyal layanan dari sinyal uji.
Spesifikasi
Model# |
U8652 |
Rentang Panjang Gelombang yang Diidentifikasi |
800-1700 nm |
Jenis Sinyal yang Diidentifikasi |
CW, 270Hz±5%,1kHz±5%,2kHz±5% |
Tipe Detektor |
Ø1mm InGaAs 2pcs |
Tipe Adaptor |
Ø0.25 , Ø0.9, Ø2.0, Ø3.0 |
Arah Sinyal |
LED Kiri & Kanan |
Rentang Uji Arah Tunggal (dBm, serat telanjang 0.9mm) |
-46~10(1310nm) |
-50~10(1550nm) |
|
Rentang Uji Daya Sinyal (dBm, serat telanjang 0.9mm) |
-50~+10 |
Tampilan Frekuensi Sinyal (Hz) |
270, 1k, 2k |
Rentang Uji Frekuensi (dBm, Nilai Rata-rata) |
Ø0.9, Ø2.0, Ø3.0 -30~0 (270Hz,1KHz) |
Ø0.9, Ø2.0, Ø3.0 -25~0 (2KHz) |
|
Ø0.25 -25~0 (1KHz,2KHz) |
|
Ø0.25 -20~0 (2KHz) |
|
Insertion Loss(dB, Nilai Tipikal) |
0.8 (1310nm) |
2.5 (1550nm) |
|
Batt Alkalineery(V) |
2pcs AABaterai A |
Suhu Operasi(℃) |
-10-+60 |
Suhu Penyimpanan(℃) |
-25-+70 |
Dimensi (mm) |
196X30.5X27 |
Berat (g) |
250 |
Skenario aplikasi
Pemasangan dan pemeliharaan serat optik
Saat menyambung, memotong, atau memasang kabel serat optik, identifikasi dengan cepat serat optik target untuk menghindari kesalahan pengoperasian.
Periksa konektivitas kabel patch serat optik atau pigtail untuk memastikan pengoperasian normal dari tautan.
Penyambungan kabel optik dan perbaikan darurat
Dalam proses relokasi kabel optik atau perbaikan kerusakan, identifikasi secara akurat serat optik yang digunakan untuk mencegah gangguan layanan yang tidak disengaja.
Melalui deteksi sinyal modulasi, sinyal uji dibedakan dari sinyal layanan nyata.
