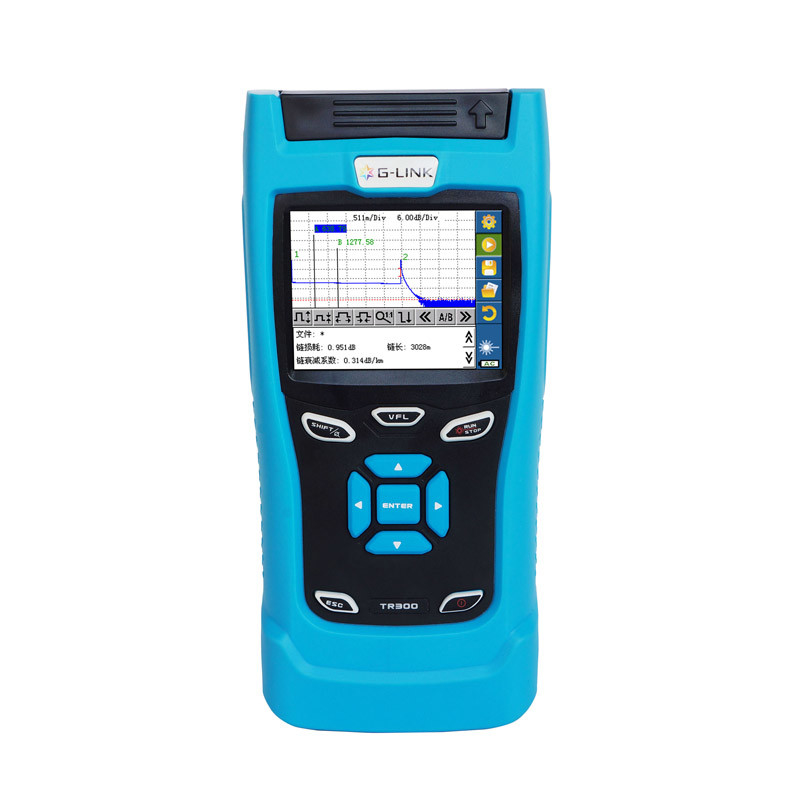

TR306/303 Optical Time Domain Reflectometer Breakpoint Tester OTDR
Spesifikasi teknis:
| Spesifikasi teknis |
|
| Model |
TR306/TR303 |
| Dinamis ((± 20nm) |
32/30dB |
| Panjang Gelombang |
1310/1550 |
| Tampilan |
3.5 inci TFT, layar sentuh LCD |
| Jenis sumber cahaya |
LD |
| Antarmuka optik |
FC/UPC |
| Jarak jarak (km) |
0.3/1/3/5/10/30/60/120 |
| Lebar pulsa (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Auto |
| Waktu pengukuran |
15s/30s/1min/2min/3min |
| Area buta atenuasi (2) |
15m |
10m |
10m |
| Wilayah buta acara |
3m |
1.8m |
1.6m |
| Keakuratan jangkauan |
±(1m+5×10-5×jarak+Interval Sampling) |
| Penyimpanan Data |
> 60000 kurva uji |
| Antarmuka komunikasi |
USB |
| Cahaya terlihat |
Panjang gelombang |
- |
- |
650 |
| Kekuatan output |
- |
- |
≥-3 |
| Jarak pengujian |
- |
- |
3 |
| Uji lampu komunikasi |
Tidak ada |
Ya. |
Ya. |
Pengantar Produk:
1, Mode tunggal: 1310/1550 nm.
2, Jangkauan dinamis: 30/28dB (bisa menguji sekitar 80 km jalur serat optik).
3, Mode pengukuran otomatis: panjang gelombang ganda 1310/1550 nm dapat diuji pada saat yang sama.
4Nama otomatis dan penyimpanan otomatis file pengukuran direalisasikan, yang menyederhanakan operasi operator.
5. Mode fungsi fiksasi jejak untuk perbandingan dengan bentuk gelombang referensi: pengguna dapat menggunakan fungsi ini untuk memperbaiki jejak dan menampilkan jejak lain di bawah pengukuran real-time atau rata-rata pada layar yang sama.Templat yang dihasilkan berguna untuk instalasi serat multi-inti atau untuk memeriksa serat penuaan dalam jaringan serat yang dipasang.
6. Multi-wavelength analysis" mode fungsi untuk perbandingan multi-trace: Dalam mode "multi-wavelength analysis", tampilan perbandingan dan fungsi analisis dari file jejak apa pun dapat direalisasikan.
7, TR600 area buta acara pendek dapat digunakan untuk mengukur proses instalasi kabel optik kantor atau klien dua acara yang berdekatan.
8, alat otentikasi dan pemecahan masalah LAN / WAN / FTTx yang ideal, dapat menyediakan pengujian online FTTx, dan dapat mengidentifikasi ujung splitter dan serat optik.
9, Desain catu daya yang dioptimalkan: baterai lithium isi ulang kapasitas besar, waktu tunggu lebih dari 10 jam.
10, Bellcore file format (.SOR), lebih dari 10000 jejak penyimpanan.
11. Lulus sertifikasi CE, FCC, IS09001
12, Deteksi cahaya komunikasi: dapat secara efektif melindungi instrumen uji dan peralatan komunikasi.
13, Deteksi status koneksi: tepat waktu memahami status koneksi kepala koneksi, sehingga operator dapat mengukur di lingkungan terbaik.
14, Switch mode pengukuran yang fleksibel: mode pengukuran real-time dan mode pengukuran rata-rata dapat beralih dengan operasi tombol jalan pintas.
