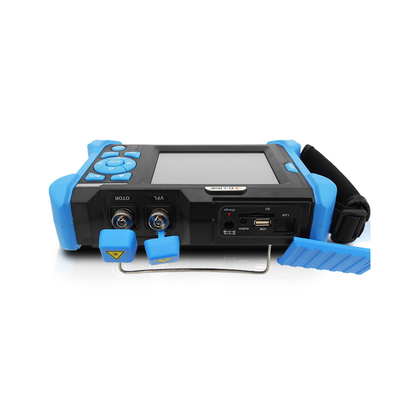

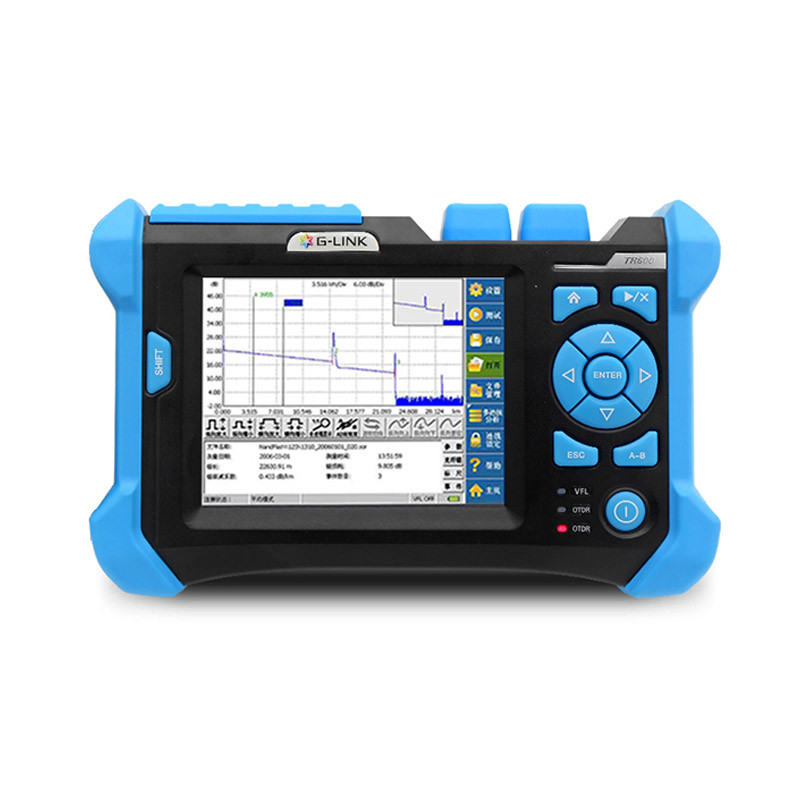

TR600-SV20A Optical Time Domain Reflectometer Penguji Serat Optik OTDR
Spesifikasi teknis:
| Panjang gelombang (nm) |
850/1300 |
1310/1550 |
1310/1490/1550 |
1625 |
| Rentang dinamis (dB)2 |
21/19 |
35/33 |
38/36 |
40/38 |
32/30/30 |
344 |
365 |
| Lebar pulsa (ns) |
5,20,40,80,160,320,640,1280 |
5,20,40,80,160,320,640,1280,2560,5120,10240,20480 |
| Acara area buta (m)3 |
2m |
2m |
| Atenuasi area buta (m)3 |
9m |
9m |
| linearitas (dB/dB) |
±0,05 dB/dB |
| Ambang kerugian (dB) |
0,05 |
| Resolusi kerugian (dB) |
0,01 |
| Resolusi pengambilan sampel (m) |
0,125 hingga 8 |
| Titik pengambilan sampel |
32K |
| Ketidakpastian jarak (m) |
±(1 m + jarak 5×10-5× + Interval pengambilan sampel ) |
| Rentang jarak (km) |
0,3 hingga 200 |
| Durasi penyegaran waktu nyata tipikal |
0,2 |
| Melacak kapasitas penyimpanan |
Kartu SD (2G),＞ Pasal 1000 |
| Ukur panjangnya |
Ditentukan pengguna, 5 detik, 10 detik, 15 detik, 30 detik, 1 menit, 2 menit, 3 menit adalah opsional |
| Spesifikasi umum |
|
Jenis antarmuka |
| Ukuran (T×L×T) |
150×235×66 |
Antarmuka optik |
FC/UPC(PC,APC opsional) |
| Berat dari |
1,5kg |
Antarmuka data |
Antarmuka USB, antarmuka kartu SD |
| Suhu |
Suhu pengoperasian -10 ℃ hingga 50 ℃ |
|
| Suhu penyimpanan -40 ℃ hingga 70 ℃ |
Lokasi gangguan visual VFL |
| Kelembaban relatif |
0% hingga 95% (Kondensasi) |
Panjang gelombang |
650nm |
| Catu daya |
baterai litium;Waktu kerja terus menerus ≥8 jam |
Daya keluaran (dBm) |
≥-3 |
| Masa garansi |
12 bulan |
Uji jarak maksimum |
5 km |
|
Catatan: 1. Spesifikasi teknis menggambarkan kinerja instrumen yang terjamin saat mengukur dengan konektor PC tipikal. Ketidakpastian yang disebabkan oleh indeks bias serat tidak dipertimbangkan.
2. Rentang dinamis adalah data yang diukur dalam kondisi lebar pulsa maksimum dan waktu rata-rata 3 menit. Rentang dinamis diukur pada 100km/10240ns/3 menit.
3. Kondisi pengukuran area buta: peristiwa pantulan berada dalam jarak 4Km, intensitas pantulan <-35dB, dan lebar pulsa minimum digunakan untuk pengukuran.
4. Rentang dinamis diukur dengan filter.
5. Rentang dinamis diukur tanpa filter.
|

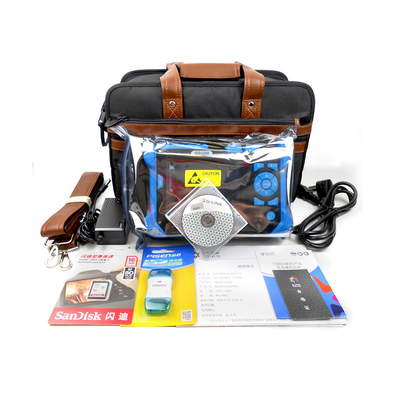

Konfigurasi:
1. TR600 SV20A Host reflektometer domain waktu optik + adaptor FC, SC
2. Perangkat lunak analisis kurva + manual
3. Adaptor daya
4. Kartu SD + pembaca kartu
5. Membawa tas
Deskripsi Produk:
● Aplikasi pengujian serat optik yang komprehensif, menyediakan pilihan multi-panjang gelombang:
Mode tunggal: 1310/1490/1550/1625nm (dengan filter), Maks.40dB
Multi-mode: 850/1300nm, 18/22dB
● Mode pengukuran otomatis: Cukup pilih panjang gelombang yang akan diukur, dan TR600 melakukan sisanya, termasuk mengatur kondisi pengukuran secara otomatis, melakukan pengukuran, pencarian peristiwa, dan penyimpanan data otomatis.
● Penamaan otomatis dan penyimpanan otomatis file pengukuran dapat direalisasikan, yang menyederhanakan prosedur pengoperasian operator.
● Mode pengukuran multi-panjang gelombang dengan pengalihan panjang gelombang otomatis: Dalam pengaturan parameter, Anda dapat memilih beberapa panjang gelombang secara bersamaan dan mengeklik pengukuran untuk dijalankan.Dalam mode Pengukuran Multi-panjang gelombang, Anda dapat melihat status pelemahan serat optik yang sama pada panjang gelombang yang berbeda untuk menganalisis cahaya terukur dengan lebih baik.
● Mode fungsi fiksasi jejak untuk perbandingan dengan bentuk gelombang referensi: pengguna dapat menggunakan fungsi ini untuk memperbaiki jejak dan menampilkan jejak pengukuran real-time atau rata-rata lainnya pada layar yang sama.Templat yang dihasilkan berguna untuk pemasangan serat multi-inti atau untuk memeriksa serat penuaan dalam jaringan serat terpasang.
● Beberapa jejak perbandingan "multi-analisis panjang gelombang" mode fungsi: dalam mode "multi-analisis panjang gelombang", dapat mencapai fungsi analisis tampilan perbandingan file jejak.
●TR600 short event blind area dapat digunakan untuk pemasangan kabel optik dalam proses kantor atau klien dua kejadian yang berdekatan untuk diukur.Event blind area bisa mencapai 1,5 meter.
● Alat otentikasi dan pemecahan masalah LAN/WAN/FTTx yang ideal yang menyediakan pengujian online FTTx dan mengidentifikasi pemisah dan ujung serat.
● Antarmuka manusia-mesin yang efisien, desain layar sentuh, operasi intuitif, mudah digunakan, mudah dibawa.
● Desain catu daya yang dioptimalkan: baterai isi ulang lithium berkapasitas besar bawaan, waktu siaga lebih dari 8 jam.
●Format file Bellcore (.SOR), lebih dari 10.000 jejak penyimpanan.
●CE, FCC, sertifikasi IS09001.
● Deteksi cahaya komunikasi: dapat secara efektif melindungi instrumen uji dan peralatan komunikasi.
● Deteksi status koneksi: untuk memahami secara tepat waktu status koneksi kepala koneksi, sehingga operator dapat mengukur di lingkungan terbaik.
● Pengalihan mode pengukuran yang fleksibel: mode pengukuran waktu nyata dan mode pengukuran rata-rata dapat dialihkan dengan pengoperasian tombol pintasan.
Perangkat lunak G-link OTDR TracesManager PC:
● Dapat menelusuri dan menganalisis file pelacakan pengujian.
● Menampilkan jejak pengukuran, daftar peristiwa, parameter pengukuran, hasil pengukuran, dan informasi data lainnya.
● Mudah untuk mencapai modifikasi batch, fungsi pencetakan batch.
● Perangkat lunak berbasis PC Windows dapat menganalisis/mengedit pelacakan pengujian pada PC, dan juga menghasilkan berbagai bentuk laporan pengujian sesuai dengan kebutuhan pengguna.
● Menyediakan mode pencetakan fleksibel: mode pencetakan jejak tunggal satu halaman, mode pencetakan batch, mode pencetakan satu halaman multi-trace, mode pencetakan tampilan multi-gelombang.Menyediakan opsi yang dipersonalisasi untuk opsi pencetakan dan Pengaturan halaman.
● Fungsi perbandingan perbedaan bentuk gelombang: di jendela bentuk gelombang, beberapa bentuk gelombang dapat dibuka di jendela yang sama secara bersamaan, dan perbedaan antara bentuk gelombang dapat ditampilkan di jendela yang sama, sehingga lebih mudah untuk membandingkan perubahan parameter yang disebabkan oleh alasan seperti penuaan serat.
● Seluruh tampilan antarmuka sangat intuitif, operasi sederhana, tidak perlu menggunakan manual untuk memulai.
