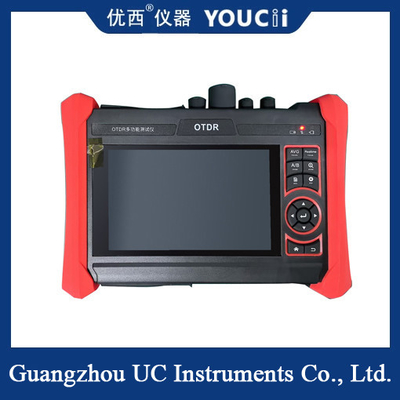

Alat Konstruksi Serat Optik OTDR Multifunctional Tester

Alat Konstruksi Serat Optik OTDR Multifunctional Tester
Alat Konstruksi Serat Optik OTDR Multifunctional Tester

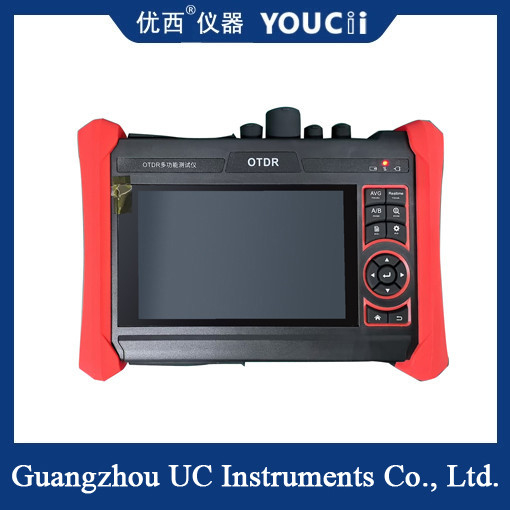

Gambar besar :  Alat Konstruksi Serat Optik OTDR Multifunctional Tester

Detail produk:
Tempat asal: Cina
Nama merek: YOUCii
Nomor model: U6510
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: Negotiate price
Kemasan rincian: Kotak kertas
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 50pcs / bulan
Kontak

Alat Konstruksi Serat Optik OTDR Multifunctional Tester

Deskripsi
Modul Sederhana: 1310/1550 nm SNR: ≥25dB
Ukuran layar: 5.6 Kisaran kecepatan data: 25~32G
Uji jarak: 50km Jenis: Genggam
Pembesaran: 224 kali
Menyoroti:

Alat Konstruksi OTDR

,

Multifunctional Tester OTDR

,

Alat Konstruksi Serat OTDR

Alat Konstruksi Serat Optik OTDR Multifunctional Tester



OTDR adalah instrumen untuk memahami keseragaman, cacat, fraktur, kopling sendi dan sifat lain dari serat optik melalui analisis kurva pengukuran.Hal ini digunakan untuk mengukur atenuasi serat optik, attenuasi konektor dan lokator kesalahan, dan melihat distribusi kerugian sepanjang panjang serat optik, itu adalah alat penting dalam konstruksi,pemeliharaan dan pemantauan serat optik.



Spesifikasi Teknis OTDR
Panjang gelombang (nm)Opsional * 1310/1550 1610
Jangkauan Dinamis (dB)2 Opsional* 28/26 30/28 32/30 34/34 28 30 32 34
Lebar pulsa (ns) 5,10,20,30,50,80,160,300,500,800,1000,2000,4000,6000,10000,20000
Jangkauan pengujian ≤ 150 Km
Zona buta peristiwa (m)3 ≤ 2m
Zona buta atenuasi (m)3 ≤ 10m
Linearitas (dB/dB) ± 0,05 dB/dB
Batas kerugian (dB) 0.05
Rasio resolusi kerugian (dB) 0.01
Resolusi jarak minimum 0.05
Titik pengambilan sampel ((K) 32-128
Ketidakpastian jarak (m) ± 1 m + 5 × 10- 5× jarak + interval pengambilan sampel)
Jarak jangkauan (km) 0.5,1,2,5,10,25,50,100,200
Durasi pembaruan waktu nyata yang khas 1s
Format file Format standar SOR/PDF/EXCEL
Durasi pengukuran 5 detik, 10 detik, 15 detik, 30 detik, 1 menit, 2 menit, dan 3 menit dapat dipilih
Penyimpanan Kartu flash (EMMC) 8G + TF
Jenis antarmuka SC-PC

Catatan:

1Spesifikasi teknis menggambarkan kinerja yang dijamin dari instrumen ketika menggunakan konektor model PC khas untuk mengukur,tanpa mempertimbangkan ketidakpastian yang disebabkan oleh refraksi serat optik.

2. rentang dinamis adalah data yang diukur di bawah kondisi lebar denyut maksimum dan 3 menit waktu rata-rata. rentang dinamis adalah data yang diukur di bawah kondisi 200km / 2000ns / 3min.

3. Kondisi pengukuran zona buta: peristiwa refleksi dalam 5Km, kekuatan refleksi adalah 45dB. Diukur dengan lebar pulsa minimum.





Spesifikasi
Ukuran & Tampilan 5.4 inci IPS layar sentuh, resolusi 1920*1152
Port Jaringan 10/100/1000M otomatis menyesuaikan
WIFI Dibangun di 2.4G WIFI, kecepatan150M, menampilkan gambar kamera nirkabel
Tes arus utama H.265 H.265 & H.264 IP, tampilan video 4K melalui arus utama
Uji kamera IP Dukungan 500 merek tes kamera IP
Penemuan IP Otomatis memindai seluruh alamat IP segmen jaringan
Uji kamera koaksial HD TVI 5.0/ CVI 4.0/ AHD 4.0 tes kamera, UTC kontrol & panggilan OSD menu* Opsional
Uji kamera CVBS 1 saluran BNC input & 1 saluran BNC looped output, NTSC/PAL (Autoberadaptasi)* Opsional
Gambar zoom 4x zoom, memperbesar gambar, screen snapshot, save, view dan record dan playback
Uji TDR kabel RJ45 Kabel pengujians panjang, Max pengujian hingga 600 meter
Masukan HDMI Masukan HDMI 4K 60FPS*Opsional
Masukan VGA Dukungan input VGA*Opsional
Kekuatan output 48V PoE/ 24V2A/ 12V 3A / 5V 2A
Uji kabel UTP Uji status koneksi kabel UTP dan tampilan di layar. Baca nomor di layar. mendeteksi titik kesalahan dekat, pertengahan dan jauh dari konektor kabel RJ45, juga dapat menguji kabel perisai
Monitor data Menangkap dan menganalisis data perintah dari perangkat kontrol, juga dapat mengirim hexadecimal
Uji jaringan Pelacakan rute, Link monitor, DHCP server, port berkedip, pengujian Ping
Pelacak Kabel Digital Cari kabel BNC, kabel jaringan dan kabel telepon dari kabel makan.
Elektroskop Kisaran tegangan AC12-1000V
Frekuensi 50/60Hz
Jenis alarm Alarm ganda suara dan cahaya
Tingkat CAT.III 1000V / CAT.IV 600V;CE
Uji tegangan PoE Pengukur switch POE atau tegangan catu daya PSE dan status koneksi kabel
Pencari kesalahan visual 10mW visual fault locator dengan panjang gelombang 650nm, memancarkan sumber laser merah untuk menguji multi-mode dan mode tunggal serat bending dan patah, rentang tes 8KM
Pengukur daya optik Panjang gelombang:1625,1550nm,1490nm,1310nm,1300nm,850nm, rentang pengukuran,-70 + 10 dBm, untuk pengujian daya optik dan pengukuran relatif kehilangan link serat
Kekuatan
Sumber daya eksternal DC 12V ((2A)
Baterai Baterai Li-ion 7.4V 5200mA
Bisa diisi ulang Setelah pengisian 2,5 jam, waktu kerja normal 11 jam
Parameter
Pengaturan operasi Menu OSD, pilih bahasa yang Anda inginkan: Inggris, Portugis, Korea, Rusia, Italia, Prancis, Polandia, Spanyol, Jepang, Turki, Jerman, Serbia, Ceko, Vietnam dll
Auto mati. 5-30 (menit)
Lingkungan kerja
Suhu Kerja -10°C---+50°C
Kelembaban Kerja 30%-90%
Dimensi/Bobot 264mm x 182mm x 43mm / 1Kg





Daftar kemasan



  • Penguji
  • Pelacak kabel
  • Adaptor DC12V 2A / 8GB kartu TF
  • Baterai Li-ion (7,4V 5200mAh)
  • Tas alat / Kabel DC12V/Kabel BNC/Kabel RS485/Port RS485/Kabel audio/Kabel keamanan
  • Konektor SC, kepala pengujian Serat
  • Klem buaya BNC
  • RJ45 ke konektor BNC
  • Laporan uji OTDR
  • Panduan pengguna
