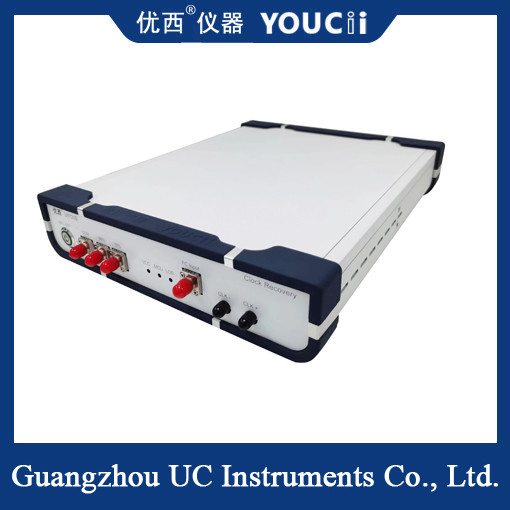

Instrumen Pemulihan Jam PAM4 25~32GBaud Pulse Amplitude Modulation 4
Perangkat Pemulihan Jam PAM4 25G adalah perangkat pemulihan jam data berkinerja tinggi yang dirancang khusus untuk mengekstrak dan memulihkan sinyal jam 25Gbps dari sinyal PAM4 (Pulse Amplitude Modulation 4).
Fungsi utama
Fungsi utama instrumen pemulihan jam PAM4 25G adalah untuk mengekstrak dan memulihkan sinyal jam sinkron dan sinyal data dari sinyal optik atau elektrik PAM4 yang diterima. Mendukung transmisi data berkecepatan tinggi dan memberikan kinerja pemulihan jam yang stabil dalam lingkungan sinyal yang kompleks.
Karakteristik teknis
Bandwidth tinggi: Mampu menangani laju data hingga 25Gbps untuk memenuhi kebutuhan sistem komunikasi berkecepatan tinggi modern.
Lebar spektral tinggi: Memiliki rentang spektrum yang luas, dapat menangani komponen frekuensi sinyal yang berbeda.
Kinerja adaptif: Dapat secara otomatis beradaptasi dengan kualitas sinyal dan kondisi transmisi yang berbeda, memberikan pemulihan jam yang stabil.
Dukungan multi-mode: Mendukung input sinyal optik, input sinyal elektrik, dan input sinyal fotolistrik pada saat yang sama, menyediakan opsi antarmuka yang fleksibel.
Pemulihan jam berkinerja tinggi: Algoritma dan teknologi pemulihan jam canggih digunakan untuk memastikan bahwa sinyal jam berkualitas tinggi diekstraksi dari sinyal yang kompleks.
Spesifikasi
| NO. |
Indeks teknis |
Maks |
Min |
Satuan |
| 1 |
Rentang laju data |
32 |
25 |
Gbps/Gbaud |
| 2 |
Rentang panjang gelombang (mode tunggal) |
1650 |
1250 |
nm |
| 3 |
Rentang input optik |
+5 |
-15 |
dBm |
| 4 |
Rasio pembagian frekuensi output pemulihan jam |
2 / 8 / 32 / 40 |
|
| 5 |
Amplitudo jam elektrik output |
500 (nilai tipikal) |
mVpp |
| 6 |
Amplitudo output diferensial jam CML |
800 |
200 |
mVpp |
| 7 |
Jitter output jam secara acak |
800 |
300 |
fs |
| 8 |
Frekuensi jam (28.1Gbps sebagai contoh) |
14.05 |
0.70 |
GHz |
| 9 |
Deteksi Kehilangan Sinyal Internal (LOS) |
128 (kelebihan beban) |
5 (Sensitivitas) |
mV |
| 10 |
Tegangan catu daya (tegangan input daya eksternal) |
5.5 |
4 |
V |
| 11 |
Suhu pengoperasian |
70 |
10 |
℃ |
| 12 |
Jenis modul adaptif (mendukung sinyal NRZ dan PAM4) |
SFP28/56,SR,LR,BIDI |
|
Perangkat pemulihan Jam PAM4 25G banyak digunakan dalam skenario berikut:
Sistem komunikasi berkecepatan tinggi: seperti sistem komunikasi serat optik, sistem komunikasi satelit, dll., perlu memproses sinyal PAM4 berkecepatan tinggi.
Pusat data: Transfer data di dalam pusat data biasanya menggunakan teknologi komunikasi serial berkecepatan tinggi, dan instrumen pemulihan jam PAM4 25G dapat menyediakan fungsi pemulihan jam dan ekstraksi data yang diperlukan.
Pengujian dan pengukuran: Selama pengembangan, produksi, dan pengujian peralatan komunikasi, instrumen pemulihan jam PAM4 25G dapat digunakan untuk memverifikasi kinerja dan kompatibilitas peralatan.
