Gambaran keseluruhan produk

Perangkat pemulihan jam dapat menerima sinyal data masukan (atau jam), menguncinya menggunakan sirkuit gelung terkunci fase (PLL), dan mengeluarkan jam pemulihan.Jam yang dipulihkan dapat digunakan sebagai referensi waktu dari osiloskop atau BERTKetika osiloskop pengambilan sampel menguji pola mata optik dan bentuk gelombang, jam silang dengan asal yang sama dengan sinyal yang diukur diperlukan untuk memicu.Modul CDR (Recovery Clock) terutama digunakan untuk pengambilan sampel tes osiloskop peta mata optik, tetapi tidak menyediakan lingkungan uji clock pemicu, aplikasi khas adalah pengujian peralatan jaringan optik,karena perangkat yang diukur sendiri tidak memiliki output jam pembagian frekuensi, dalam tes peta mata optik perlu untuk memulihkan sinyal jam untuk memicu osiloskop pengambilan sampel.

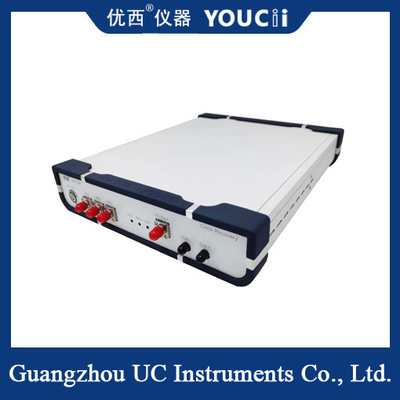

U9720B CDR dengan adaptor antarmuka optik FC, cocok untuk SFP28/56, SR, LR dan BIDI konvensional dan modul akses sinyal optik lainnya, mendukung sinyal NRZ dan PAM4,Antarmuka optik FC untuk menerima sinyal optik menjadi sinyal listrik, CDR kemudian mengekstrak sinyal jam dan output.

Parameter utama CDR:
1) kisaran pemulihan jam: 25 ~ 32 Gbps ((GBaud);
2) Mendukung kedua sinyal NRZ dan PAM4;
3) rentang panjang gelombang: mendukung mode tunggal 1250 ~ 1650 nm;
4) Kisaran input optik: +5 ~ -15dBm;
5) Rasio pembagian frekuensi output jam: 2/8/32/40;
6) Amplituda jam listrik output: Pasangan AC / 200 ~ 800mVpp;
7) Rasio spektrum (bisa dipilih sesuai dengan pengguna): 10% (CDR) -90% (Output);
8) Mendukung pemulihan jam sinyal optik mode tunggal;
9) Jenis antarmuka optik: antarmuka optik FC/PC;
10) Tipe antarmuka listrik: 40GHz 2.92mm Wanita;
