Papan Uji Evaluasi Kinerja Modul Aktif 400G PAM4 Dalam Paket QSFPDD

Papan Uji Evaluasi Kinerja Modul Aktif 400G PAM4 dalam Paket QSFPDD

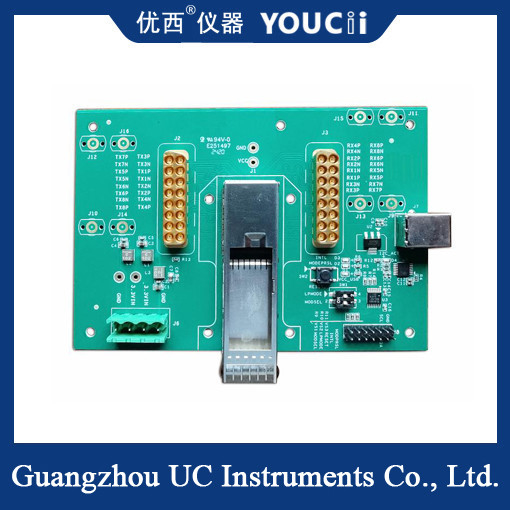

Papan uji U9608 adalah perangkat uji dengan berbagai fungsi canggih. Berikut adalah beberapa fitur utama dari papan uji U9608:

1. Antarmuka paket: Mengadopsi antarmuka paket QSFPDD, sangat cocok untuk modul optik QSFPDD 400G PAM4.
2. Dukungan laju baud: Papan uji U9608 mendukung laju baud PAM4 mulai dari 25GBd hingga 28GBd.
3. Jenis antarmuka listrik: Untuk antarmuka listrik TX dan RX, ia menggunakan konektor multi-koaksial 2x8 40GHz dan menggunakan level CML untuk input dan output.
4. Pemantauan arus dan tegangan: Papan uji mendukung pemantauan arus waktu nyata dan perlindungan arus berlebih. Selain itu, ia mendukung uji tarik tegangan suplai, dan rentang tegangan dapat disesuaikan dari 2.8V hingga 4.0V. Ini berarti bahwa ia dapat memenuhi uji tekanan tegangan minimum 3.0V dan maksimum 3.6V dari penarikan modul. Pada saat yang sama, ia juga memiliki fungsi pemantauan waktu nyata tegangan, output default adalah 3.3V, dan tegangan output disesuaikan secara real time sesuai dengan arus modul saat ini, untuk memastikan bahwa di bawah beban yang berbeda, rentang perubahan stabil dari tegangan suplai berada dalam 10mV.
5. Adaptasi suhu: Papan uji U9608 mendukung aplikasi pada suhu kelas industri, menunjukkan kemampuan adaptasi lingkungannya yang sangat baik.
6. MCU dan komunikasi: Laju I2C MCU pada papan uji adalah sekitar 100KHz. Data ditransfer ke informasi EEPROM dari modul baca/tulis I2C melalui MCU. Mode komunikasi menggunakan USB HID, tidak diperlukan driver, dan data I2C dapat langsung dibaca dan ditulis ke modul dan MCU melalui DLL API.

spesifikasi
