Papan Evaluasi SFP QSFP28 EVB Dengan Empat Input Dan Output 10G Hingga 32Gbps

QSFP28 EVB SFP Evaluation Board dengan Empat Input dan Output 10G hingga 32Gbps

Produk ini dirancang untuk mengevaluasi kinerja modul aktif QSFP + dan QSFP28 yang dikemas dengan empat saluran input / output di setiap terminal pemancar dan penerima.Tingkat NRZ terminal tunggal berkisar dari 10G ~ 32Gbps dan tingkat baud PAM4 berkisar dari 25GBoud ~ 28GBoudModul yang didukung termasuk produk NRZ 40G dan 100G.Dan produk PAM4 50G, 100G, 200G, menggunakan peralatan pengukur kesalahan, attenuator dan peralatan osiloskop,untuk mengevaluasi indikator kinerja transmisi modul aktif (seperti indikator terkait gambar mata), indikator kinerja penerimaan (seperti indikator sensitivitas), membaca dan menulis modul informasi EEPROM, dll.

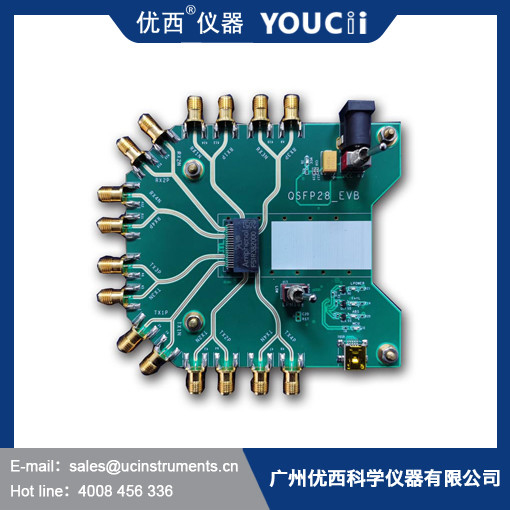

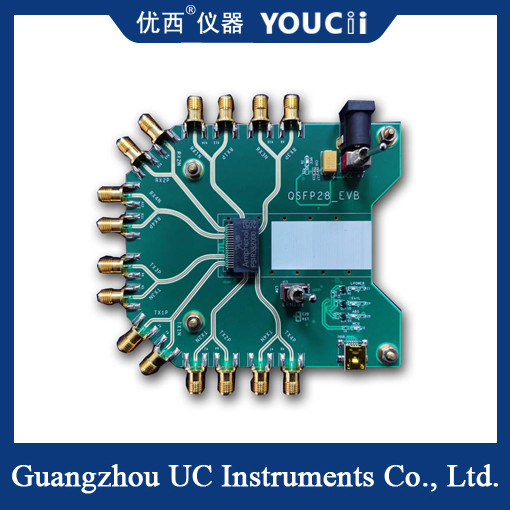

Objek yang sebenarnya ditunjukkan pada gambar di bawah ini:

Produk:

1.Antarmuka paket QSFP+QSFP28, cocok untuk modul optik QSFP+, QSFP28, PAM4 50G100G200G.

2. Mendukung rentang laju NRZ: 10.3125G ~ 32Gbps.

3.PAM4 baud rate berkisar dari 25GBd sampai 28GBd

4.Tipe antarmuka listrik empat arah TX, empat arah RX: 40GHz 2,92mm perempuan, input/output tingkat CML;

5, mendukung pemantauan real-time saat ini dan perlindungan overcurrent.

6, Mendukung uji deviasi tegangan catu daya, rentang tegangan adalah 2,8 ~ 4,V disesuaikan, memenuhi deviasi modul dari uji tegangan minimal 3,0V dan maksimum 3,6V,serta pemantauan tegangan real-time, output default 3.3V, sesuai dengan modul arus pengaturan real-time tegangan output, untuk memastikan bahwa tegangan catu daya di bawah beban yang berbeda stabil dalam kisaran 10mV.

7, mendukung aplikasi lingkungan suhu industri.

8Tingkat MCU I2C adalah sekitar 100KHz, dan data ditransfer ke I2C melalui MCU untuk membaca dan menulis informasi EEPROM modul.

9, mode komunikasi: USBHID, tidak ada driver, langsung membaca dan menulis data I2C ke modul dan MCU melalui DLL API.

Indikator teknis
