Evaluasi Kinerja QSFP Papan Uji Modul Aktif 400G PAM4

Evaluasi Kinerja QSFP dari Papan Uji Modul Aktif 400G PAM4

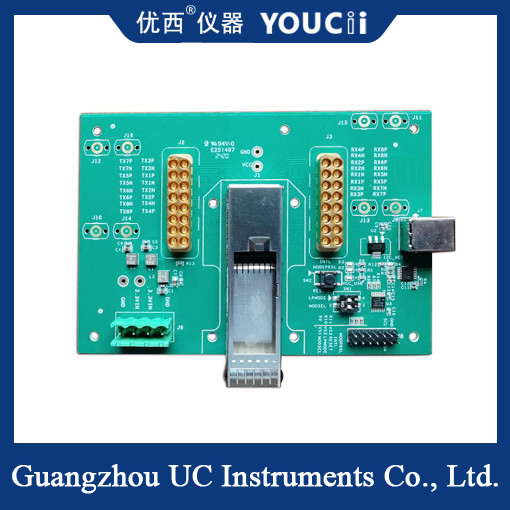

The coaxial Connectors were used to evaluate the performance of the 400G PAM4 active module encapsulated in QSFPDD using a group of 40GHz 2x8 multi-Pin connectors in each of the transmitting and receiving positions. Tingkat baud PAM4 berkisar dari 25GBoud sampai 28GBoudMeter kesalahan, attenuator, osiloskop dan peralatan lainnya digunakan untuk mengevaluasi indikator kinerja transmisi (seperti indikator terkait gambar mata),penerimaan indikator kinerja (seperti indikator sensitivitas), membaca dan menulis modul EEPROM informasi dan sebagainya.Objek yang sebenarnya ditunjukkan pada gambar di bawah ini:

QSFP-DD EVB Evaluasi Kinerja Papan Uji Modul Aktif 400G PAM4 Indeks teknis

Karakteristik produk

1. QSFPDD mengkapsulkan antarmuka dan berlaku untuk modul optik QSFPDD 400G PAM4.

2Tingkat baud PAM4 berkisar dari 25 GBD hingga 28 GBD.

3. Tipe antarmuka listrik TX,RX: 40GHz 2x8 Multi-koaksial Connectors, CML level input-output coaxial Connectors;

4, mendukung pemantauan real-time saat ini dan perlindungan overcurrent.

5, Mendukung uji deviasi tegangan catu daya, rentang tegangan adalah 2,8 ~ 4,V disesuaikan, memenuhi deviasi modul dari uji tegangan minimal 3,0V dan maksimum 3,6V,serta pemantauan tegangan real-time, output default 3.3V, sesuai dengan modul arus pengaturan real-time tegangan output, untuk memastikan bahwa tegangan catu daya di bawah beban yang berbeda stabil dalam kisaran 10mV.

6, mendukung aplikasi lingkungan suhu industri.
