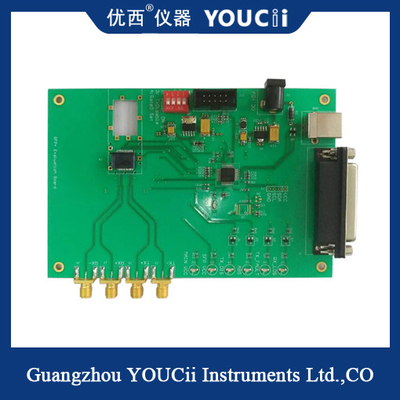

Papan Evaluasi SFP 10G Kompatibel Dengan Modul 11.7G Atau Kecepatan Lebih Rendah

Papan SFP 10G Kompatibel Dengan Modul 11.7G Atau Kecepatan Lebih Rendah

Jenis papan tes SFP+ dan antarmuka komunikasi:

1. Papan uji saluran tunggal SFP+ mengadopsi port paralel dan antarmuka komunikasi USB.

2, port paralel dan USB dua jenis antarmuka komunikasi untuk mensimulasikan I2C, kontrol laju 100Kbps, mudah kompatibel dengan modul I2C kecepatan tinggi dan rendah.

Dua, fungsi papan tes SFP+:

1. Papan uji saluran tunggal SFP + memiliki fungsi-fungsi berikut: kompatibel dengan semua modul 11.7G dan di bawahnya;

2, port paralel dan USB dua jenis antarmuka komunikasi untuk mencapai komunikasi I2C;Modul kontrol perangkat keras TxDisable dan pemantauan perangkat keras LOS, status TxFault;

3, pemantauan suhu waktu nyata, arus pemancar waktu nyata dan menerima pemantauan pengukuran saat ini dan perlindungan arus lebih;Kisaran tegangan output adalah dari 2.9V hingga 3.8V.Tegangan output dapat disesuaikan terus menerus.Sangat cocok untuk pengujian tegangan tarik modul.

4, modul perangkat keras dan perangkat lunak TxDisable dan Power OnOFF (switching listrik), perangkat keras dan perangkat lunak kontrol independen sewenang-wenang.

5. Port USB mendukung catu daya independen (saat arus modul optik kurang dari 100mA).

Aku aku aku.Tindakan pencegahan:

1. Perhatikan bahwa ada juga perangkat di bawah dan di belakang papan PCBA, jadi benda konduktif tidak boleh diletakkan pada uji daya untuk menghindari korsleting dan membakar papan.

2, tegangan input disesuaikan dengan 5V, jangan sesuaikan tegangan atau mundur, agar tidak membakar papan.

3, uji modul 10G, mendukung TX sinyal kecepatan tinggi, kabel sinyal listrik RX perlu mendukung kabel sinyal frekuensi 18G.
