Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi

Instrumen Pemulihan Jam Pembagian Multi-Frekuensi 100Gbps

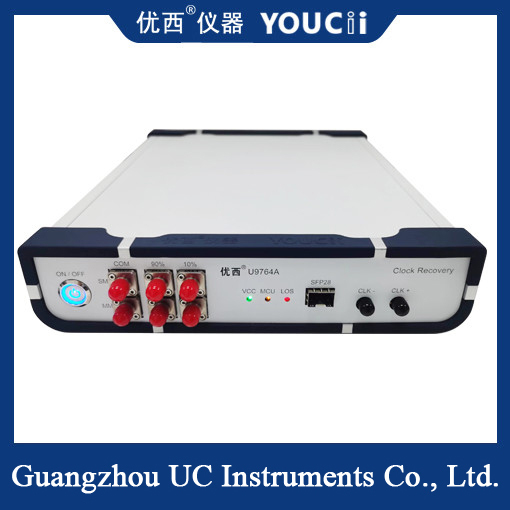

CDR U9764A (Clock Recovery Instrument) terutama digunakan untuk memberikan sinyal pemulihan jam dalam lingkungan pengujian di mana tidak ada jam yang dipicu,dengan demikian menguji pola mata optik dari perangkat dengan osiloskop pengambilan sampelAplikasi khas adalah pengujian perangkat jaringan optik, atau untuk produk BOB dalam aplikasi PON, karena perangkat optik itu sendiri tidak memiliki output jam terbagi,sinyal jam harus dipulihkan untuk memicu osiloskop pengambilan sampel saat menguji peta mata optik.

CDR U9764A dilengkapi dengan port optik SFP28, yang cocok untuk modul optik SFP28, SR, LR dan BIDI konvensional yang dikemas dengan SFP28.Hanya ujung penerima modul optik yang diperlukan untuk mengubah sinyal optik menjadi sinyal listrik, dan CDR akan mengekstrak jam dari sinyal listrik dan mengeluarkannya.

Apa itu perangkat pemulihan jam?

Clock Recovery Unit adalah perangkat yang digunakan untuk memulihkan sinyal jam dalam komunikasi digital.sinyal jam yang disinkronkan diperlukan antara pengirim dan penerima untuk memastikan transmisi data yang benarFungsi dari alat pemulihan jam adalah untuk mengekstrak sinyal jam yang benar dari aliran data yang diterima.

Instrumen pemulihan jam biasanya digunakan dalam komunikasi serat optik, komunikasi satelit, Ethernet dan sistem komunikasi digital berkecepatan tinggi lainnya.data dikirimkan dalam bentuk digital, dan sinyal jam digunakan untuk menentukan kecepatan transmisi dan interval waktu data.penerima perlu menggunakan meter pemulihan jam untuk meregenerasi sinyal jam yang akurat.

Prinsip kerja perangkat pemulihan jam biasanya didasarkan pada Phase-Locked Loop (PLL) atau teknologi terkait.itu menyesuaikan jam lokal untuk menyimpannya dalam sinkronisasi dengan ujung pengirimDengan terus menyesuaikan frekuensi dan fase jam lokal, perangkat pemulihan jam dapat secara bertahap menghilangkan pergeseran jam, sehingga mencapai pemulihan sinyal jam yang akurat.

Kinerja dan fungsi meter pemulihan jam akan bervariasi tergantung pada aplikasi dan persyaratan.yang dapat disesuaikan secara dinamis sesuai dengan karakteristik sinyal yang dikirimkan untuk beradaptasi dengan lingkungan komunikasi dan kecepatan data yang berbedaSelain itu, meter pemulihan jam dapat mencakup fitur tambahan seperti deteksi tingkat kesalahan bit, analisis jitter,dan jam output antarmuka untuk membantu menganalisis dan memantau kinerja sistem komunikasiSingkatnya, alat pemulihan jam memainkan peran penting dalam sistem komunikasi digital,dapat mengekstrak sinyal jam yang akurat dari aliran data yang diterima untuk memastikan transmisi dan sinkronisasi data yang benar.
