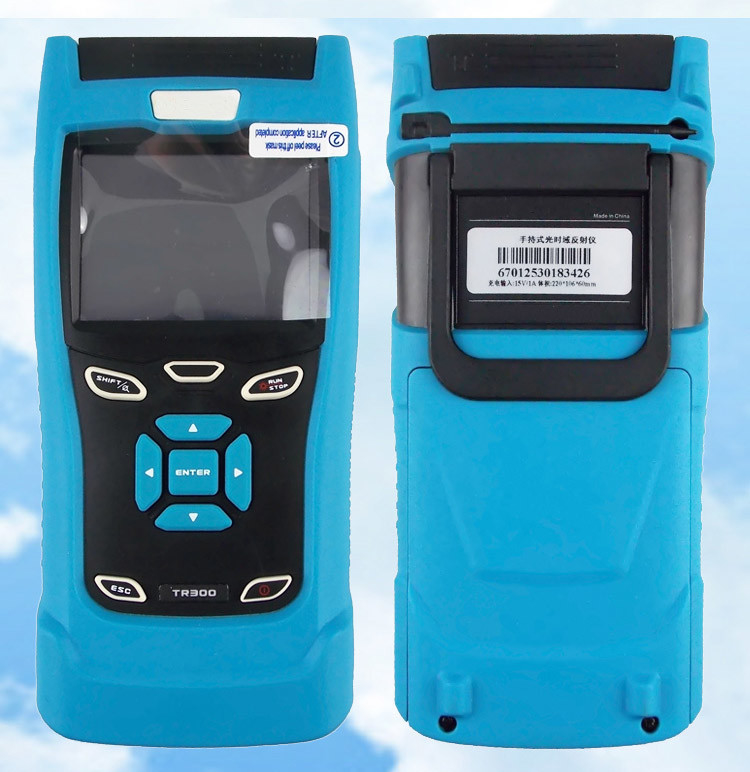

TR306/303 Optical Time Domain Reflectometer Breakpoint Tester OTDR
Perkenalan produk:
1, Mode tunggal: 1310/1550 nm.
2, Rentang dinamis: 30/28dB (dapat menguji sekitar 80 km jalur serat optik).
3, mode pengukuran otomatis: panjang gelombang ganda 1310/1550 nm dapat diuji pada waktu yang sama.
4. Penamaan otomatis dan penyimpanan otomatis file pengukuran direalisasikan, yang menyederhanakan pengoperasian operator.
5. Mode fungsi fiksasi jejak untuk perbandingan dengan bentuk gelombang referensi: pengguna dapat menggunakan fungsi ini untuk memperbaiki jejak dan menampilkan jejak lain di bawah pengukuran waktu nyata atau rata-rata pada layar yang sama.Templat yang dihasilkan berguna untuk pemasangan serat multi-inti atau untuk memeriksa serat penuaan dalam jaringan serat terpasang.
6. Mode fungsi multi-panjang gelombang analisis "untuk perbandingan multi-jejak: Dalam mode "analisis multi-panjang gelombang", tampilan perbandingan dan fungsi analisis file jejak apa pun dapat direalisasikan.
7, TR600 short event blind area dapat digunakan untuk mengukur proses pemasangan kabel optik kantor atau klien dua peristiwa yang berdekatan.Event blind area bisa mencapai 1,5 meter.
8, Alat otentikasi dan pemecahan masalah LAN / WAN / FTTx yang ideal, dapat memberikan pengujian online FTTx, dan dapat mengidentifikasi ujung splitter dan serat optik.
9, Desain catu daya yang dioptimalkan: baterai isi ulang lithium berkapasitas besar bawaan, waktu siaga lebih dari 10 jam.
10, format file Bellcore (.SOR), lebih dari 10.000 jejak penyimpanan.
11. Lulus sertifikasi CE, FCC, IS09001
12, Deteksi cahaya komunikasi: dapat secara efektif melindungi instrumen uji dan peralatan komunikasi.
13, Deteksi status koneksi: tepat waktu memahami status koneksi kepala koneksi, sehingga operator dapat mengukur di lingkungan terbaik.
14, Sakelar mode pengukuran fleksibel: mode pengukuran waktu nyata dan mode pengukuran rata-rata dapat dialihkan dengan operasi tombol pintas.
Spesifikasi teknis:
| Spesifikasi teknis |
|
| Model |
TR306/TR303 |
| Dinamis (±20nm) |
32/30dB |
| Panjang Gelombang |
1310/1550 |
| Menampilkan |
TFT 3,5 inci, layar sentuh LCD |
| Jenis sumber cahaya |
LD |
| Antarmuka optik |
FC/UPC |
| Rentang jarak (km) |
0,3/1/3/5/10/30/60/120 |
| Lebar pulsa (ns) |
5/10/20/40/80/160/320/640/1280/2560/5120/10240/20480/Otomatis |
| Mengukur waktu |
15 detik/30 detik/1 menit/2 menit/3 menit |
| Atenuasi area buta (2) |
15m |
10 m |
10 m |
| Acara area buta |
3m |
1,8 m |
1,6m |
| Akurasi jangkauan |
±(1m+5×10-5×jarak+Sampling Interval) |
| Penyimpanan data |
＞60000 kurva uji |
| Antarmuka komunikasi |
USB |
| Cahaya tampak |
Panjang gelombang |
- |
- |
650 |
| Daya Keluaran |
- |
- |
≥-3 |
| Jarak Tes |
- |
- |
3 |
| Tes lampu komunikasi |
TIDAK |
YA |
YA |
