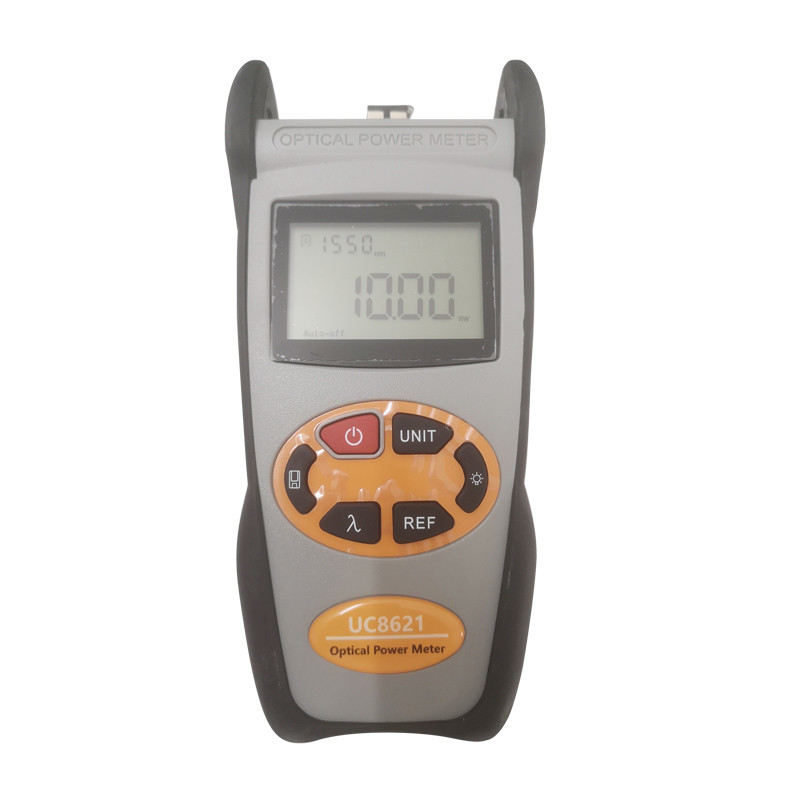

Pengukur Daya Optik Genggam Fungsi Penuh -50～+26dBm Daya Tinggi

• Fungsi dan Fitur

• Tes daya optik
• ID Gelombang—Identifikasi & peralihan panjang gelombang otomatis
• ID Frekuensi --- Identifikasi frekuensi otomatis
• 1000 penyimpanan catatan atau unduh melalui kabel USB
• Port komunikasi USB untuk unduhan catatan pengujian yang disimpan
• Tingkat daya referensi dapat diatur dan disimpan
• Fungsi kalibrasi diri pengguna
• Fungsi mati otomatis

spesifikasi

Catatan: Waktu pengoperasian baterai didasarkan pada kondisi matinya lampu latar.Jika menyalakan lampu latar terus menerus,

waktu operasi akan lebih pendek.

Manual fungsi

(1) Layar

Menampilkan data dan mode kerja instrumen.

(2) Tombol Daya

ON/OFF instrumen

Pengaturan Hemat Daya: unit akan mati secara otomatis setelah 15 menit waktu idle, apa pun kondisi catu daya baterai atau catu daya AC.Setelah memilih pengaturan ini, "auto-off" akan ditampilkan di kiri bawah layar.Penghematan daya ini adalah pengaturan default, setelah membuka meteran listrik, akan masuk ke mode ini.Tekan sebentar tombol daya untuk mematikan mode hemat daya otomatis.

(3) kunci sakelar unit

Tekan tombol ini untuk beralih antara pengukuran absolut (dBm) dan pengukuran relatif (dB) dan xW daya optik.

mW, konversi dBm:10 log(mW)=(dBm)

(4) pengaturan REF:

Untuk menyimpan nilai daya saat ini sebagai nilai referensi yang akan ditampilkan di kanan atas layar LCD, pada saat yang sama "Ref" juga ditampilkan di kanan atas.Ini akan membandingkan daya saat ini dengan daya referensi dan menunjukkan nilai daya relatif dalam dB.

(5)Menyimpan/melihat data kunci.

Hemat data, OPM dapat menyimpan tidak kurang dari 1000 data.Tekan, layar akan menampilkan penghematan data Tidak, tip menyimpan data, tekan dua kali tombolmengkonfirmasi penyimpanan.

(6) kontrol lampu latar: Buka atau matikan lampu latar.

(7) Pemilihan Panjang Gelombang / Identifikasi panjang gelombang

Tekan sebentar tombol ini untuk mengganti panjang gelombang dan menampilkannya di kiri atas

Layar LCD, 1310nm adalah panjang gelombang default

5．Instruksi Operasi

5.1 AKTIFKAN/MATIKAN

Pertama-tama masukkan baterai atau PSU, tidak ada laser, tekan untuk membuka tester.

Saat penguji siaga, tekan tombol dapat membatalkan atau memilih fungsi mati otomatis. Jika fungsi mati otomatis dipilih, "Mati otomatis" akan ditampilkan di kiri bawah layar.Pada status “Auto-off”, OPM akan mati secara otomatis 10 menit.

Jika Anda ingin mematikan OPM, tekan sekitar 2 detik.

5.2Pengukuran daya keluaran

5.2.1 Lepaskan penutup debu, sambungkan dengan kabel patch.Harap konfirmasikan konektor dan ferrule kabel patch sedang dibersihkan.

5.2.2 Nyalakan OPM.

5.2.3 Pilih panjang gelombang. Tekan sebentar , pilih panjang gelombang yang dikalibrasi, perhatikan bahwa panjang gelombang yang dipilih harus sama dengan panjang gelombang sumber laser.

5.2.3 Saklar unit. Tekan untuk beralih antara pengukuran absolut (dBm) dan pengukuran relatif (dB) dan xW daya optik.

5.2.4 Pengukuran nilai relatif. Setiap panjang gelombang dapat mengatur nilai Ref, Tekan , atur nilai saat ini sebagai nilai ref, dan secara otomatis menghitung nilai relatif.

5.3 Pengolahan data.OPM jenis ini memiliki 1000 memori penyimpanan data.Saat perlu menyimpan, tekantombol, di kanan atas layar akan menampilkan Nomor hemat data.Kemudian tekantombol konfirmasi penyimpanan, nomor tabungan akan hilang di kanan atas layar.Cara mentransfer data ke PC dan melihat atau menghapus data silakan lihat CD.

5.4 Identifikasi Otomatis Panjang Gelombang. Tekan tombol OPM hingga muncul “---AU” di kanan atas layar; Tekan tomboltombol OLS, dan kemudian dapat melepaskan fungsi ini.

5.5 Deteksi frekuensi.OPM dapat menguji frekuensi OLS.Jika frekuensi keluaran OLS 270Hz, 1KHz, 2KHz sesuai, OPM akan mendeteksi frekuensi dan menampilkannya di kanan atas LCD secara otomatis.

5.6 Kalibrasi Diri Pengguna.

Silakan merujuk ke CD.

Pemeliharaan Umum

6.1 Selalu jaga kebersihan port konektor meteran listrik Anda.

6.2 Jangan menggunakan konektor/adaptor serat optik berkualitas buruk, jika tidak, akan merusak antarmuka detektor yang akan sangat mempengaruhi kinerja unit.

6.3 Coba gunakan hanya adaptor yang disertakan.

6.4 Setelah tidak digunakan, pastikan tutup anti debu ditempatkan dengan benar di atas port optik.

6.5 Pasang/lepas konektor fiber/adaptor dengan hati-hati untuk menghindari goresan pada port meteran listrik.

6.6 Lakukan pembersihan rutin pada port optik meteran listrik, harap bersihkan dengan kapas yang disediakan menggunakan alkohol dengan benar.

Penyelesaian masalah

8.Ganti Baterai

Jika Anda menemukan baterai lemah saat mengoperasikannya, harap segera matikan unit dan ganti baterai baru.
