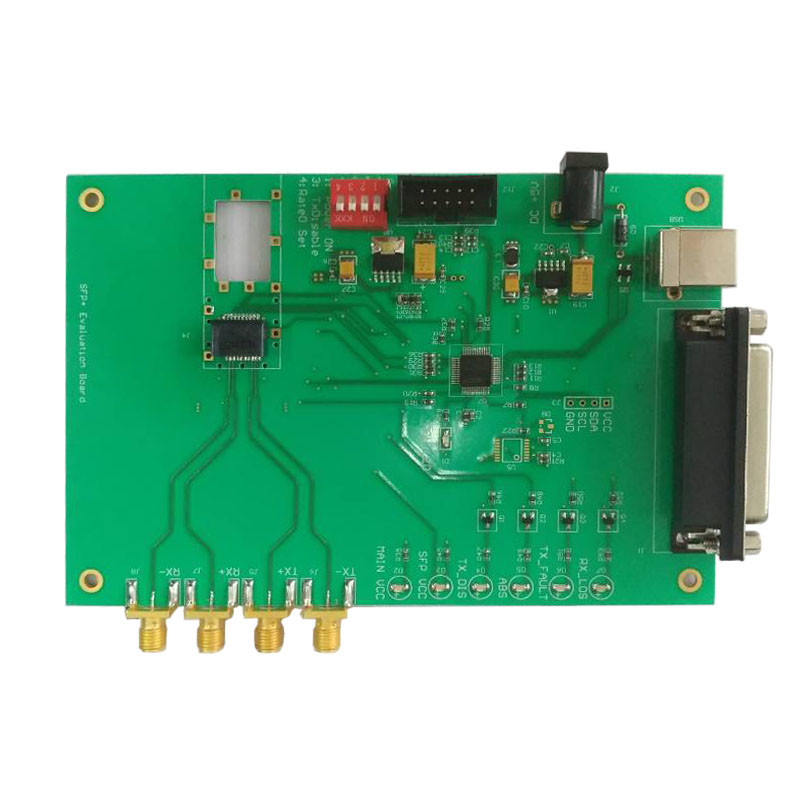

Papan Evaluasi SFP 10G SFP + Papan sirkuit uji

U9601A 10G SFP+ Papan sirkuit uji

Jenis papan uji SFP+ dan jenis antarmuka komunikasi:

1. Papan uji saluran tunggal SFP+ mengadopsi port paralel dan antarmuka komunikasi USB.

2. port paralel dan USB dua jenis antarmuka komunikasi untuk mensimulasikan I2C, kontrol kecepatan 100Kbps, mudah kompatibel dengan modul I2C kecepatan tinggi dan rendah.

Dua, fungsi papan tes SFP+:

1. Fungsi papan uji saluran tunggal SFP + adalah: kompatibel dengan 11.7g dan di bawah semua tingkat modul;

2. port paralel dan USB dua antarmuka komunikasi untuk mencapai komunikasi I2C;Modul kontrol perangkat keras TxDisable dan pemantauan perangkat keras LOS, status TxFault;

3. pemantauan suhu waktu nyata, arus pemancar waktu nyata dan pemantauan pengukuran arus penerima dan perlindungan arus berlebih;Kontrol output tegangan bias tarik, rentang tegangan output dari 2.9-3.8V output yang dapat disesuaikan terus-menerus, cocok untuk uji tegangan bias tarik modul, akurasi tegangan output tinggi dan kesalahan kurang dari 5mV, tidak terpengaruh oleh total ukuran arus modul eksternal;

4. modul perangkat keras dan perangkat lunak TxDisable dan Power OnOFF (saklar listrik), perangkat keras dan perangkat lunak kontrol independen sewenang-wenang.

5. Port USB mendukung catu daya independen (saat arus modul optik kurang dari 100mA).

Tiga, hal-hal yang perlu diperhatikan:

1. Perhatikan bahwa ada juga perangkat di bawah dan di belakang papan PCBA, sehingga tidak diperbolehkan menempatkan benda konduktif pada uji daya, agar tidak terjadi hubungan arus pendek dan membakar papan.

2. tegangan input disesuaikan dengan 5V, jangan mengatur tegangan tinggi atau mundur, agar tidak membakar papan.

3. Saat menguji modul 10G, kabel sinyal TX dan RX yang mendukung sinyal kecepatan tinggi perlu menggunakan kabel sinyal yang mendukung frekuensi 18G.

FAQ
T: Apakah perusahaan Anda adalah perusahaan dagang atau pabrik?
A: Kami adalah fcatory di Guangdong.Perusahaan kami memiliki tim penjualan perdagangan luar negeri profesional dan tim dukungan teknis yang berpengalaman.Kami adalah pemasok untuk sumber Cahaya, optical power meter, optical attenuator, optical switch dan BERT, DCA, CDR.
T: Apa istilah harga?
A: FOB ShenZhen
T: Apa waktu garansinya?
J: 12 bulan setelah tanggal pengiriman.
T: Bagaimana cara memesan?
A: Bicaralah dengan staf layanan, konfirmasi detail mesin, lalu lakukan pemesanan.
