Detail produk:
|
Wavelength range: | 800~1650nm | Optical output range: | +5~-15dBm |
---|---|---|---|
Clock output jitter: | 1ps | Spectroscopic ratio: | 10%,90% |
Electrical interface type: | 18GHz SMA | Material: | Metal |
Clock output frequency division: | 2 / 4 / 8 / 16 / 32 / 64 | ||
Menyoroti: | Instrumen Sinyal CDR Laju Penuh 15Gbps,Instrumen Sinyal Pemulihan Jam,Instrumen Sinyal CDR Laju Penuh |

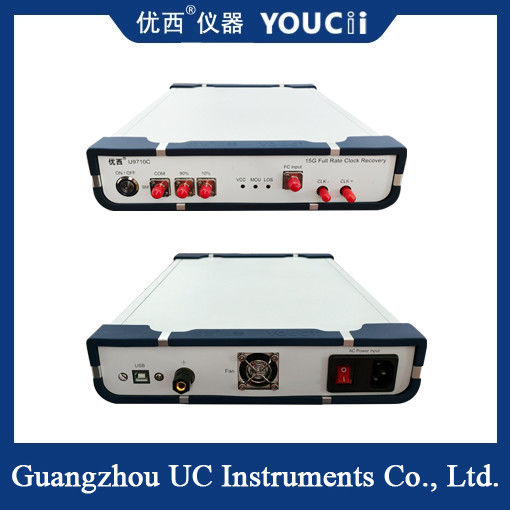

15Gbps CDR Tingkat Penuh Menyediakan Instrumen Sinyal Pemulihan Jam
U9710C CDR (Pemulihan Jam) terutama digunakan untuk menyediakan sinyal pemulihan jam dalam lingkungan pengujian tanpa memicu jam, sehingga dapat menggunakan osiloskop sampling untuk menguji diagram mata optik perangkat. Aplikasi tipikalnya adalah pengujian peralatan jaringan optik atau produk BOB dalam aplikasi PON. Karena perangkat fotometrik itu sendiri tidak memiliki keluaran jam pembagian frekuensi, perlu untuk memulihkan sinyal jam untuk memicu osiloskop sampling saat menguji diagram mata optik.
Indikator teknis utama
Toleransi jitter: Perlu memenuhi standar seperti ITU-T G.8251 dan IEEE 802.3. Biasanya, toleransi jitter input diperlukan pada level UI (interval unit) (seperti ±0.5UI).
Jitter output: Jitter dari jam pemulihan harus di bawah level 100fs (femtodetik) untuk memastikan akurasi pengujian perangkat hilir seperti penguji laju kesalahan bit dan osiloskop.
Sensitivitas: Mendukung input sinyal optik serendah -15 DBM (melalui modul konversi fotoelektrik) atau input sinyal listrik tingkat MV.
Bandwidth loop: Rentang yang dapat disesuaikan biasanya dari 100kHz hingga 20MHz untuk mengakomodasi karakteristik sinyal dan persyaratan pengujian yang berbeda.
Teknis Parameter
Item |
Teknis Parameter |
Maks. |
Min. |
Satuan |
1 |
Rentang laju data (titik laju data) |
0.622/1.25/2.488/2.5/3.125/4.25/5.0/6.25/7.5/8.5/ 9.953/10.0/10.3125/10.709/11.096/11.317/11.519/ 11.7/12.0/12.5/13.5G/14.025/14.0625/14.25/14.5/15.0 |
Gbps |
|
3 |
Rentang panjang gelombang: Mode tunggal (beberapa mode bersifat opsional) |
1610(1310) |
1310(850) |
nm |
4 |
Rentang input optik |
+3 |
-15 |
dBm |
5 |
Jam memulihkan rasio pembagian frekuensi |
2 / 4 / 8 / 16 / 32 / 64 |
|
|
6 |
Output amplitudo jam listrik |
600(Nilai tipikal) |
mVpp |
|
7 |
Waktu naik jam(OC-192)(20%~80%) |
33.1 |
22.2 |
ps |
8 |
Waktu turun jam(OC-192)(80%~20%) |
33.7 |
23.9 |
ps |
9 |
Jitter output(10.3125Gbps) |
1.0 (Nilai tipikal) |
ps |
|
10 |
Frekuensi jam(10.3125Gbps) |
5.156/2.578/1.289/0.644/0.322 |
GHz |
|
11 |
Deteksi kehilangan sinyal internal(LOS) |
128 (过载) |
5(灵敏度) |
mV |
12 |
Tegangan catu daya (tegangan input catu daya eksternal) |
5.5 |
4 |
V |
13 |
Suhu kerja |
85 |
-40 |
℃ |
Instrumen pemulihan jam tingkat penuh 15Gbps adalah perangkat inti dalam pengujian komunikasi berkecepatan tinggi, dan kinerjanya secara langsung memengaruhi keandalan hasil pengujian. Saat memilih model, rentang laju dan kinerja jitter perlu dipertimbangkan secara komprehensif.
