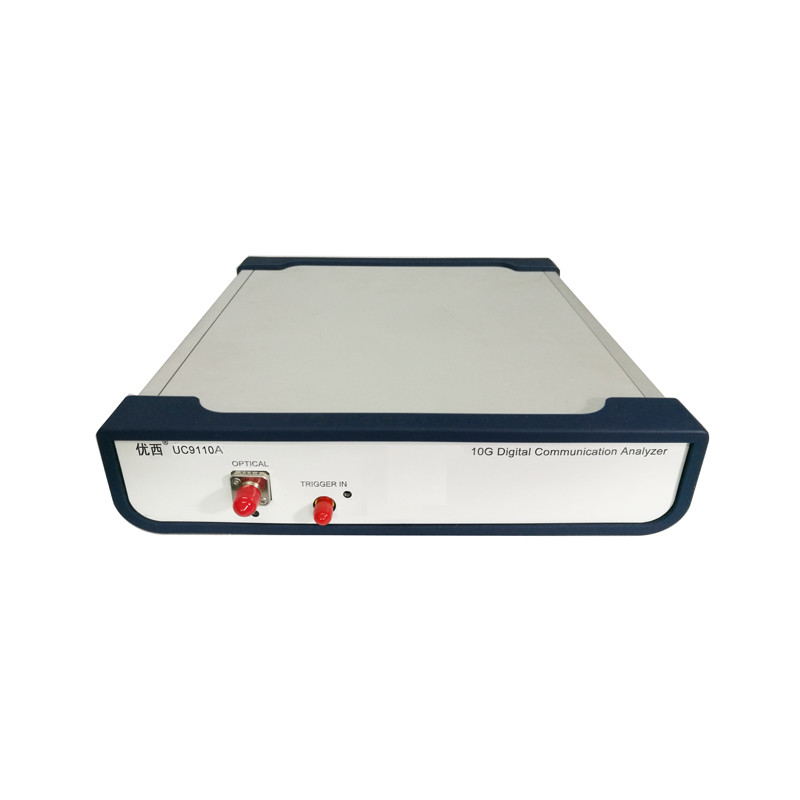

U9110A 10G Penganalisa Komunikasi Digital
Solusi analisis komunikasi digital
Penganalisis sinyal komunikasi UC9110A/UC9110A-2 / UC9110A-4 yang dirancang untuk aplikasi komunikasi kinerja tinggi adalah alat yang ideal untuk jaringan data dan komponen jaringan komunikasi, komponen transceiver, evaluasi desain sistem transmisi, pembuatan dan pengujian.
Hasil pengukuran UC9110A/UC9110A-2 / UC9110A-4 bukan hanya data mentah, tetapi juga histogram dengan waktu dan amplitudo, uji topeng, uji statistik, dll. Ini menyediakan serangkaian Pengaturan uji untuk indikator komunikasi, termasuk periode interval, waktu naik , waktu jatuh, persentase crossover, upshot, downshot, rasio kepunahan, jitter, dan pengukuran amplitudo.
Selain itu, tes masker SDH/SONET, Gigabit Ethernet, dan tes kepatuhan tunggal standar lainnya.
Spesifikasi
| tingkat standar |
1,25G ~ 30G |
| Akurasi pengukuran Mask margin (Margin) |
±3 % |
| Menampilkan Karakteristik Resolusi Gambar |
1024×768 piksel |
| sistem pengukuran digital |
Mendukung 1~2 pengukuran saluran optik, menyegarkan pengukuran opsional 3 kali per detik |
| Modus akuisisi sinyal |
Sampling (Normal), Amplop, Rata-Rata |
| kebisingan RMS |
0,25mV (10GHz) ,0,5mV(30Ghz) |
| Jumlah saluran pengambilan sampel |
1~4 Saluran |
| Waktu Konversi Sistem Vertikal |
Bergantung pada jumlah saluran pengambilan sampel, 8,75ps (30GHz) |
| Kebisingan RMS (maks) |
0,5mV(10GHz),1,0mV(30GHz) |
| Sistem horizontal Memperbesar bentuk gelombang dan memperkecil basis waktu pengamatan |
0,5ps/div hingga 1ms/div |
| Akurasi interval waktu (mode jitter) |
0,25ps(10GHz), 0,0625ps(30GHz) |
| Sistem pemicu Sumber jam eksternal |
100mV,155~2500MHz(10GHz), 155~622MHz(30Ghz) |
| Rentang level pemicu |
±1,0V |
| rentang input pemicu |
±1,5V |
| Pemicu pemutusan |
±1,5V:5ms ~100ms |
| Daya (adaptor daya eksternal) |
50Hz,5V,3A,6W |
| Suhu lingkungan, kelembaban relatif Pengoperasian |
Suhu-20 hingga ~50℃ , Kelembaban 20% hingga ~80% |
| penyimpanan |
Suhu -40 hingga ~85℃ , Kelembaban 5% hingga ~90% |
| Ukuran |
235W×55H×255L (mm) |
| Berat |
＜2Kg |
| Komunikasi, antarmuka manajemen jaringan |
RJ45;mendukung Ethernet 10/100Mbps |
Pengenalan fungsi
· Pengukuran komunikasi otomatis
· Lebar pita lebar (9Gbps hingga 12,5Gbps, mendukung sumber pemicu jam 155-2500mhz)
· Uji Topeng ITU/ANSI otomatis
- Operasi pengguna dan antarmuka tampilan grafis berdasarkan perangkat lunak komunikasi PC Ethernet
· Struktur modular
· Kecepatan sampling cepat
· Kesetiaan sinyal yang sangat baik (Jitter<0,1ps RMS-tipikal)
· Mode akuisisi FramsScan
