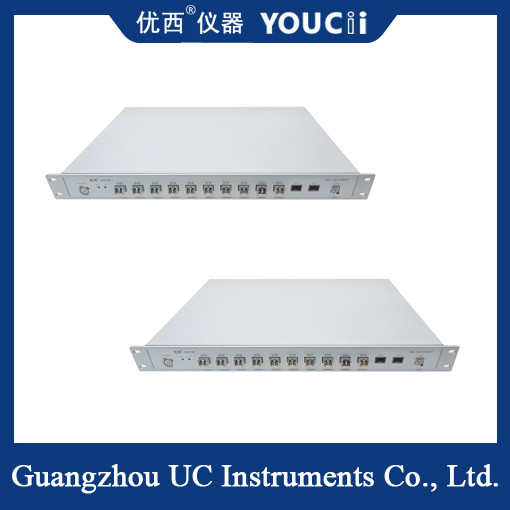

15G 12-Channel Full Rate Optical Error Meter 622M~15.0G BERT
Ikhtisar Fitur
Kecepatan tinggi: Laju data hingga 15Gbps didukung untuk memenuhi persyaratan pengujian sistem komunikasi optik berkecepatan tinggi modern.
Multi-channel: Dengan 12 saluran port optik, semua saluran dapat menyinkronkan input dan output, dapat mendeteksi kesalahan secara paralel, meningkatkan efisiensi pengujian.
Pengujian laju penuh: Mendukung pengujian kesalahan laju penuh dari kecepatan rendah hingga kecepatan tinggi, mencakup beberapa titik laju konvensional, cocok untuk modul aktif konvensional saat ini.
Presisi tinggi: Dengan output clock jitter rendah dan kemampuan deteksi kesalahan presisi tinggi untuk memastikan keakuratan hasil pengujian.
12 saluran listrik (perhatikan bahwa ini adalah contoh port listrik, dan fitur port optik serupa): Semua saluran menyinkronkan input dan output untuk memungkinkan deteksi kesalahan independen.
Deteksi kesalahan bit terus-menerus dan berkala: Menyediakan deteksi kesalahan bit yang komprehensif.
Mendukung berbagai jenis kode: seperti PRBS7, PRBS23, PRBS31, dll., untuk memenuhi kebutuhan pengujian yang berbeda.
Output clock jitter rendah: Memastikan stabilitas sinyal pengujian.
Spesifikasi
| No. |
Argumen |
Min |
Model |
Maks |
satuan |
| 1 |
Laju data |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbps |
| 2 |
Jumlah saluran |
|
12 (port 12 saluran) |
|
|
| 3 |
Pola kode |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
Waktu naik dan turun (20% hingga 80%) |
|
18 |
23 |
ps |
| 5 |
Pembalikan pola |
|
Mendukung pembalikan sinyal di ujung pengirim dan penerima |
|
|
| 6 |
Amplitudo output sinyal (single-ended) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter output data (RMS) |
|
1.5(10.3125G) |
|
ps |
| 8 |
Antarmuka input/output data |
|
Diferensial, kopling AC, impedansi 50 ohm, SMA |
|
|
| 9 |
Output clock |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Sensitivitas input sinyal data (single-ended) |
|
0.1 |
|
Vpp |
| 11 |
Perpotongan eye map output data |
50 |
52 |
54 |
% |
| 12 |
Suhu pengoperasian |
10 |
25 |
50 |
°C |
Tindakan Pencegahan untuk Penggunaan
Koneksi dan pengaturan: Saat menggunakan meter kesalahan, peralatan komunikasi optik harus dihubungkan dengan benar ke pengujian, dan parameter yang sesuai harus diatur sesuai dengan persyaratan pengujian, seperti laju sinyal, jenis kode, dll.
Pemantauan dan analisis: Setelah memulai meter kesalahan, jumlah dan jenis kode kesalahan harus dipantau dengan cermat, dan penyebab kode kesalahan harus ditemukan melalui fungsi analisis.
Penyesuaian dan optimalisasi: Lakukan penyesuaian dan optimalisasi yang diperlukan berdasarkan hasil analisis, seperti mengganti modul optik dan mengoptimalkan koneksi serat optik.
Pengujian berulang: Untuk memverifikasi efek penyesuaian, pengujian berulang dapat dilakukan beberapa kali untuk memastikan keandalan hasil pengujian.
