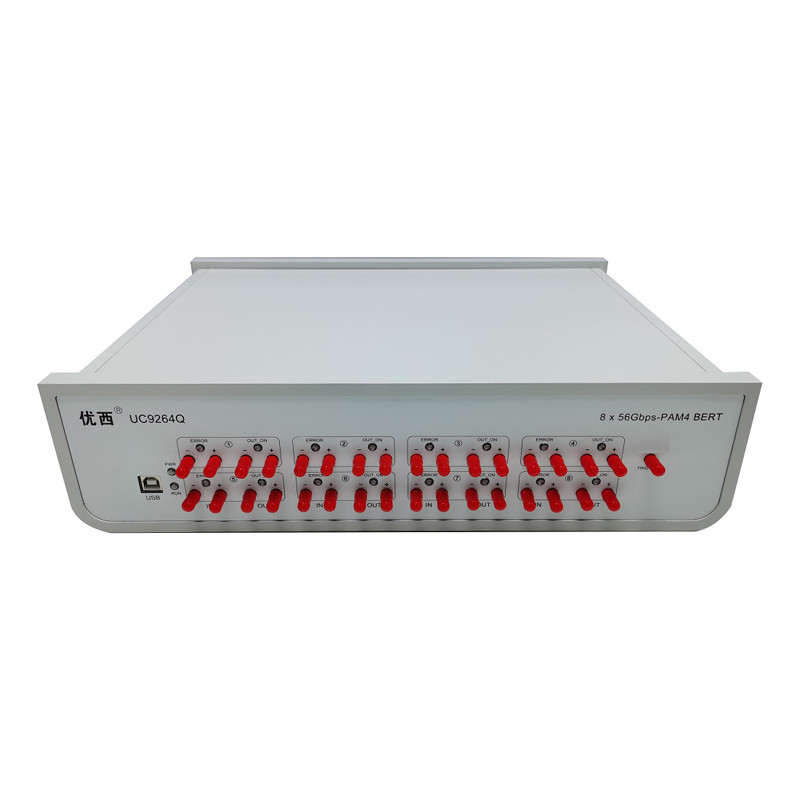

U9264Q 400G PM4
1. Mode pengkodean sinyal: NRZ dan PAM4, yang secara otomatis dapat beralih secara bebas antara sinyal NRZ dan PAM4.
2. output sinkron delapan saluran, digunakan untuk menguji produk 6.144g, 10G, 40G, 100G, 200G dan 400G, uji kode kesalahan dapat dilakukan secara independen atau uji sinkron delapan saluran.
3. mendukung deteksi kode kesalahan berkelanjutan dan pemantauan kode kesalahan waktu, mendukung fungsi FEC perangkat keras KP4/KR4.
4. Tingkat dukungan NRZ: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 Gpbs.
| TIDAK. |
Parameter |
Min |
Jenis |
Maks |
Satuan |
| 1 |
Modus penyandian sinyal |
NRZ/PAM4 |
|
| 2 |
Kecepatan data |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28,05 |
28.05 |
Gbps |
| 3 |
Pola |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,
PRBS23, PRBS31, PENGGUNA PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Waktu naik dan turun (20% hingga 80%) |
|
14 |
35 |
hal |
| 5 |
Pembalikan pola |
Sinyal di ujung penerima dibalik secara otomatis |
|
| 6 |
Amplitudo keluaran sinyal (ujung tunggal) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter keluaran data 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Antarmuka masukan dan keluaran data |
Diferensial, kopling AC, impedansi 50 ohm, SMA 2,92 mm betina |
|
| 9 |
Jam Habis |
0,2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensitivitas input sinyal data (ujung tunggal) |
|
50 |
|
mVpp |
| 11 |
Keluaran data eye diagram titik persimpangan NRZ |
49 |
50 |
52 |
% |
| 12 |
Tinggi mata PAM4 (setiap tinggi mata) |
80 |
110 |
200 |
mV |
| 13 |
Linearitas diagram mata PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Suhu Operasional |
10 |
25 |
50 |
°C |
5. Tingkat dukungan PAM: 14.0625, 26.5625, 28.9 GBd.
6. NRZ mendukung PRBS7, 9, 10, 11, 15, 23, PRBS31, Ditentukan Pengguna.
Jenis kode dukungan PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Ditentukan Pengguna.
8. frekuensi jam dari pembagian frekuensi 4 default, mendukung seperempat, 1/8, 1/16, 1/32, 1, 64, 1 / frekuensi dari 128 poin.
9. Mode komunikasi: USB ke HID.Tidak ada drive, komunikasi dengan peralatan melalui perangkat lunak PC PC, atur pengukur kode kesalahan dan uji tingkat kode kesalahan.
FAQ
T: Apakah Anda produsen pabrik?
A: Ya, kami adalah produsen dengan pengalaman 13 tahun di industri ini dan memasok banyak produk berkualitas baik.
T: Di mana pasar utama Anda?
A: Asia, Eropa, Amerika, Timur Tengah, Afrika, dan negara serta wilayah lainnya.
T: Berapa jumlah pesanan minimum (MOQ) Anda?
A: Sebagai kebijakan standar, kami menerima MOQ 1set, dan item campuran tersedia, masih perlu dikonfirmasi dengan penjualan kami sesuai dengan lini produk yang berbeda.
T: Dapatkah saya menyesuaikan ukuran dan warna casing?
J: Ya.Kita bisa mendiskusikannya.
T: Dapatkah saya membeli beberapa sampel terlebih dahulu sebelum pesanan utama?Apakah biaya sampel dapat dikembalikan?
A: Ya, biaya sampel dan biaya pengiriman harus dibayar di muka.
T: Berapa lama Waktu Timbal Produksi?
A: 5 hari untuk produk stok, produk yang berbeda memiliki waktu pengiriman yang berbeda, sesuai dengan situasi aktual.
