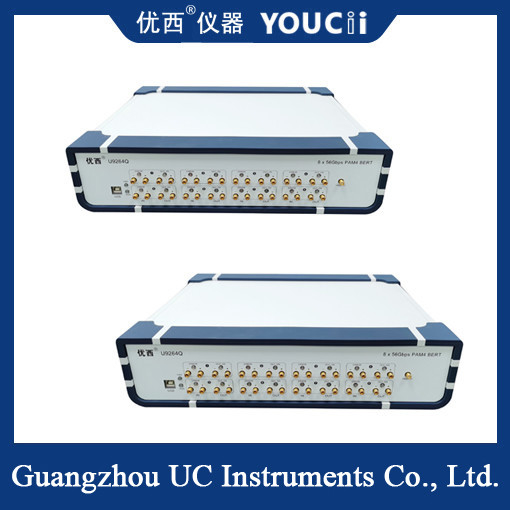

Perangkat pengujian modul transceiver optik kecepatan tinggi 400G PM4 BERT

Perangkat pengujian modul transceiver optik kecepatan tinggi 400G PM4 BERT

Karakteristik produk


Pergantian tipe kode:
Detektor kesalahan biasa hanya bisa menghasilkan satu pola kode,sementara detektor kesalahan 400G PAM4 dapat beralih NRZ (non-returnto-zero code) dan PAM4 (four-level pulse amplitude modulation) pola kode tanpa aksesori periferal.
Sinyal PAM4 adalah modulasi amplitudo pulsa 4 tingkat, dapat menampilkan informasi logika bit lebih banyak daripada sinyal digital tradisional, cocok untuk sistem komunikasi optik berkecepatan tinggi.


Kemampuan uji kecepatan tinggi:
Dukung tingkat PAM4 dari 24.33GBaud hingga 30GBaud, memenuhi persyaratan pengujian modul transceiver optik kecepatan tinggi 400G.
Ini juga mendukung fungsi canggih seperti coding Gray dan FEC (forward error correction) untuk memastikan komprehensif dan akurasi tes.


Kemampuan:
Kedua pemicu internal dan eksternal, penyesuaian amplitudo output, penyesuaian proporsional tingkat sinyal transmisi PAM4 dan fungsi lainnya,untuk kecepatan tinggi modul transceiver optik uji produksi otomatis memberikan jaminan yang efektif.
Tingkat kesalahan bit dapat dibaca oleh hitungan kesalahan bit internal, atau data yang diterima dapat dihubungkan kembali ke modul deteksi kesalahan analis kesalahan untuk penentuan tingkat kesalahan bit.


Pengujian standar:
Memenuhi persyaratan uji IEEE 802.3bs 400G dan OIF-CEI-56G/28G dan standar internasional lainnya untuk memastikan kompatibilitas dan keandalan hasil uji.

Parameter teknis

Skenario aplikasi
Pengujian komponen optoelektronik: Cocok untuk modul transceiver optik kecepatan tinggi 200G dan 400G dan pengujian komponen optoelektronik.

Penelitian laboratorium dan ilmiah:Digunakan di laboratorium komunikasi optik dan lembaga penelitian ilmiah untuk mempelajari dan memverifikasi kinerja dan keandalan teknologi komunikasi optik berkecepatan tinggi.

Produsen modul optik: Produsen modul optik domestik mengandalkan operasi manual selama pengoperasian modul optik.

Namun, pengoperasian manual tidak efisien dan mahal. Oleh karena itu, beberapa produsen mempertimbangkan untuk mengembangkan perangkat lunak pengujian otomatis untuk mewujudkan pengoperasian modul optik otomatis, kalibrasi,dan melaporkan ekspor.

Meter kesalahan 400G PAM4 memenuhi persyaratan ini dengan komunikasi instruksi Standar Perintah Instrumen yang dapat diprogram (SCPI).
