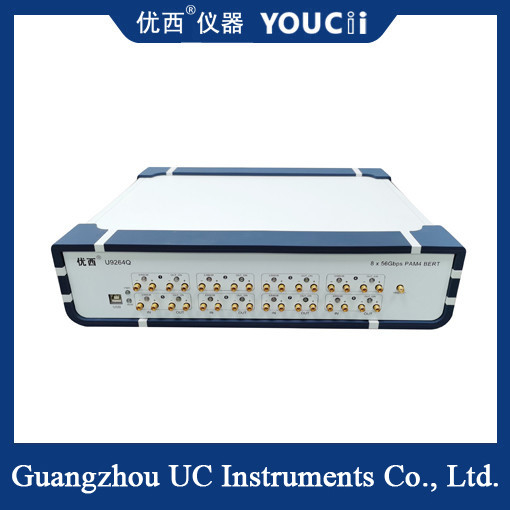

400G PAM4 High Performance Error Tester Mode Coding Sinyal:NRZ/PAM4
Penguji kesalahan bit 400G PAM4 adalah penguji kesalahan bit berkinerja tinggi untuk pengujian modul transceiver optik berkecepatan tinggi 400G.
Karakteristik kinerja:
1, mode pengkodean sinyal: NRZ dan PAM4, dapat secara otomatis beralih antara sinyal NRZ dan PAM4 secara bebas.
2, delapan saluran synchronous output, digunakan untuk menguji 6.144G, 10G, 40G, 100G, 200G dan 400G produk, tes kesalahan dapat independen atau delapan arah tes sinkron.
3, Mendukung deteksi kesalahan terus menerus dan pemantauan kesalahan waktu, mendukung fungsi FEC perangkat keras KP4/KR4.
4, Tingkat dukungan NRZ: 6.144, 10.312525, 25.78125, 26.5625, 28,05 Gpbs.
5, Tingkat dukungan PAM: 14.0625, 26.5625, 28,9GBd.
6, Tipe kode dukungan NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, User Defined.
7, Jenis kode dukungan PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, User Defined.
8, frekuensi jam dari divisi frekuensi 4 default, mendukung seperempat, 1/8, 1/16, 1/32, 1, 64, 1 / frekuensi daripada 128 poin.
9. Mode komunikasi: USB ke HID. Tidak perlu mengemudi, berkomunikasi dengan perangkat melalui perangkat lunak komputer atas PC, mengatur bit error meter dan menguji tingkat kesalahan bit.
Parameter teknis
| Tidak, tidak. |
Argumen |
MIN |
Model |
Maksimal |
Satuan |
| 1 |
Mode pengkodean sinyal |
NRZ/PAM4 |
|
| 2 |
Tingkat data |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Pola kode |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Waktu naik turun ((20% sampai 80%) |
|
14 |
35 |
pS |
| 5 |
Pembalikan pola |
Sinyal di ujung penerima secara otomatis terbalik |
|
| 6 |
Amplitudo output sinyal (single-ended) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Antarmuka input/output data |
Diferensial, kopling AC, impedansi 50 ohm, SMA wanita 2,92mm |
|
| 9 |
Output jam |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensitivitas input sinyal data (single-ended) |
|
50 |
|
mVpp |
| 11 |
Data output mata peta persimpangan NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Tinggi mata (per tinggi mata) |
80 |
110 |
200 |
mV |
| 13 |
Linearitas peta mata PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Suhu operasi |
10 |
25 |
50 |
°C |
Pengukuran peta mata listrik dengan kesalahan meter
