Perangkat uji kinerja tinggi empat saluran 24,5 ~ 29Gb / S yang dapat disetel kesalahan meter
Meter kesalahan bit empat saluran 24,5 ~ 29Gb / s yang dapat disetel adalah semacam peralatan pengujian kinerja tinggi,yang terutama digunakan untuk uji tingkat kesalahan bit dari sistem komunikasi digital berkecepatan tinggi dan perangkat komunikasi optik.
Gambaran keseluruhan produk
Meter kesalahan empat saluran 24,5 ~ 29Gb / s yang dapat disetel mengintegrasikan fungsi seperti jam referensi internal, generator sinyal grafis, sirkuit pemulihan jam dan analisis kesalahan dalam satu,yang dapat memberikan pengujian tingkat kesalahan presisi tinggiPerangkat ini mendukung empat saluran fotoelektrik independen, masing-masing dengan kecepatan hingga 29Gb/s, dan cocok untuk pengukuran perangkat multi-rate.

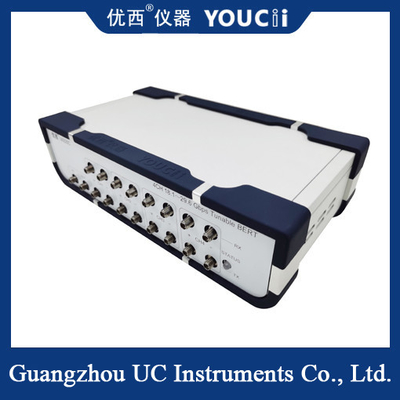

U9225C empat saluran 24,5 ~ 29Gps tunable bit error meter terutama digunakan untuk tes kesalahan bit dari 100G TOSA / ROSA perangkat, dan dapat dengan mudah digunakan untuk pengukuran perangkat kecepatan yang berbeda.U9225C memiliki karakteristik presisi tinggi, kinerja biaya tinggi, operasi sederhana dan nyaman, dll, dan telah banyak digunakan dalam jalur produksi manufaktur komunikasi optik, universitas dan lembaga penelitian ilmiah.
U9225C mengintegrasikan jam referensi internal, generator sinyal grafis, sirkuit pemulihan jam dan analisis kesalahan dalam satu,sementara menyediakan antarmuka fotoelektrik dan antarmuka komunikasi data USB, setiap tingkat saluran sampai 29Gbps.
Karakteristik produk
Keakuratan tinggi: Peralatan mengadopsi teknologi pengujian dan algoritma canggih, yang dapat secara akurat mengukur tingkat kesalahan bit dari sistem yang diuji untuk memastikan keandalan hasil pengujian.
Kinerja biaya tinggi: Dibandingkan dengan produk serupa, peralatan memiliki kinerja biaya tinggi dan dapat memenuhi kebutuhan pengguna yang berbeda.
Mudah dioperasikan: Peralatan ini dirancang dengan antarmuka pengguna yang ramah dan sistem kontrol yang mudah dioperasikan, dan pengguna dapat dengan mudah menyelesaikan operasi pengujian.
Versatilitas: Selain fungsi uji tingkat kesalahan bit dasar, perangkat ini juga mendukung beberapa mode uji dan urutan uji khusus untuk memenuhi kebutuhan uji yang berbeda.
Spesifikasi
| Rating Maksimal mutlak |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
| Suhu penyimpanan |
T |
- 20 |
️ |
70 |
°C |
|
| Jangkauan Tegangan AC |
VAC |
90 |
️ |
246 |
VAC |
|
| Jangkauan Frekuensi Tegangan AC |
VFREQ |
47 |
️ |
63 |
Hz |
|
| Data RF Input Voltage |
VinData |
- 0.3 |
️ |
1.2 |
V |
|
| Jam Dalam Input Tegangan |
VinClk |
0 |
️ |
1.2 |
V |
|
| Tegangan Pin USB |
VinUSB |
- 0.3 |
️ |
5.5 |
V |
|
| RF dan jam ESD HBM |
RFesdH |
- 1.000 |
️ |
1000 |
V |
|
| RF, Jam dan USB Latchup |
Vl |
-100 |
️ |
100 |
mA |
|
| USB ESD HBM |
USBesdH |
- 2000 |
️ |
2000 |
V |
|
| USB ESD CDM |
USBesdC |
- 500 |
️ |
500 |
V |
|
| Karakteristik Listrik |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
| Suhu Kasus |
Tc |
5 |
️ |
45 |
°C |
|
| AC Supply Current (Sumber arus AC) |
Icc |
0.75 |
200 |
️ |
mA |
|
| Baud Rate (format NRZ) |
BR |
12.25/24.5 |
|
14.5/29 |
Gb/s |
|
| Keakuratan titik pengaturan Baud Rate |
BRa |
- 10 |
️ |
10 |
PPM |
(Catatan 1) |
| Baud Rate PPM Offset |
BRo |
-999 |
️ |
999 |
PPM |
Ukuran langkah 1 PPM |
| Daya pada Waktu Inisialisasi |
Ton |
️ |
️ |
15 |
Detik |
|
| Langkah-langkah Fase Mata |
EMp |
️ |
️ |
128 |
Langkah-langkah |
.16 pS per unit |
| Langkah-langkah Amplitude Mata |
EMv |
️ |
️ |
64 |
Langkah-langkah |
8 mV per unit |
| Catatan 1: Penuaan, Suhu dan Tegangan |
Lingkup penerapan
Meter kesalahan empat saluran 24,5 ~ 29Gb / s yang dapat disetel banyak digunakan di bidang berikut:
Manufaktur komunikasi optik: Dalam pengembangan dan produksi perangkat komunikasi optik (seperti TOSA, ROSA, dll.),peralatan dapat digunakan untuk menguji kinerja tingkat kesalahan bit perangkat.
Universitas dan lembaga penelitian ilmiah: Dalam proyek penelitian ilmiah di bidang optik dan teknik elektronik,peralatan dapat digunakan untuk memverifikasi model teoritis dan menguji teknologi baru.
Sistem komunikasi digital: Selama pemasangan, debugging dan pemeliharaan sistem komunikasi digital,peralatan dapat digunakan untuk menguji kinerja tingkat kesalahan bit sistem untuk memastikan operasi sistem yang stabil.
