Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi

Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi
Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi

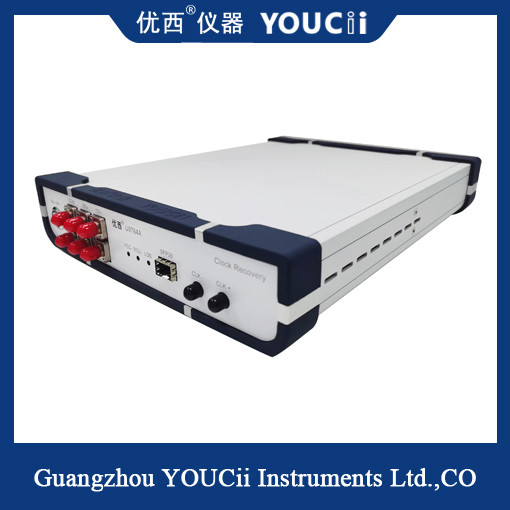

Gambar besar :  Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi

Detail produk:
Tempat asal: Cina
Nama merek: YOUCii
Sertifikasi: CU,IOS
Nomor model: U9764A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 PCS
Harga: negotiate a price
Kemasan rincian: Kotak
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 15 pcs + per bulan
Kontak

Instrumen Pemulihan Jam Pembagian 100Gbps Multi - Frekuensi

Deskripsi
Rentang input optik (ditentukan oleh sensitivitas modul)（dBm）: 3~-12 Rasio pembagian frekuensi output pemulihan jam: 2 / 4 / 8 / 16 / 64 / 256
Amplitudo jam listrik keluaran（mVpp）: 800（Nilai tipikal） CML clock differential output swing ((mVpp): 200~800
Frekuensi jam (28,1Gbps sebagai contoh): 0.11 ~ 14.05 Jenis modul adaptif: SFP28,SR,LR,BIDI
Menyoroti:

Instrumen Pemulihan Jam Pembagian Frekuensi Berbagai

,

Instrumen Pemulihan Jam 100Gbps

Instrumen Pemulihan Jam Pembagian Frekuensi Ganda 100Gbps


   U9764A CDR (Modul Pemulihan Jam) terutama digunakan untuk menyediakan sinyal pemulihan jam dalam lingkungan pengujian tanpa memicu jam, sehingga dapat menggunakan osiloskop sampling untuk menguji diagram mata optik perangkat. Aplikasi tipikalnya adalah pengujian peralatan jaringan optik atau produk BOB dalam aplikasi PON. Karena perangkat fotometrik itu sendiri tidak memiliki keluaran jam pembagian frekuensi, perlu untuk memulihkan sinyal jam untuk memicu osiloskop sampling saat menguji diagram mata optik.

   U9764A CDR memiliki port optik SFP28, yang cocok untuk SFP yang dikemas dalam SFP28 konvensional, SR, LR, BIDI, dan modul optik lainnya. Hanya membutuhkan ujung penerima modul optik untuk mengubah sinyal optik menjadi sinyal listrik, dan kemudian mengekstrak dan mengeluarkan jam dari sinyal listrik. Sinyal jam terutama digunakan untuk sinyal pemicu osiloskop.



Nama lengkap CDR adalah Clock and Data Recovery (Pemulihan Jam dan Data). Sesuai namanya, fungsi utama CDR adalah:

1) untuk menyediakan sinyal jam untuk setiap sirkuit di ujung penerima.

2) untuk menilai sinyal yang diterima, untuk memfasilitasi pemulihan dan pemrosesan selanjutnya dari sinyal data.



TIDAK.

Indikator Teknis

 Maks Min

satuan
1

Rentang laju data

 28.1 25.6 Gbps
2

Rentang panjang gelombang

 1600 800 nm
3

Rentang input optik (ditentukan oleh sensitivitas modul)

 +3 -12 dBm
4

Rasio pembagian frekuensi keluaran pemulihan jam

 2 / 4 / 8 / 16 / 64 / 256
5

Amplitudo jam listrik keluaran

 800(tnilai ypikal) mVpp
6

Ayunan keluaran diferensial jam CML

 800 200 mVpp
7

Jitter keluaran jam secara acak

 800 300 fs
8

Frekuensi jam (28.1Gbps sebagai contoh)

 14.05 0.11 GHz
9

Deteksi Kehilangan Sinyal Internal (LOS)

 128 (melebihi tugas) 5(sensitivitas) mV
10

Tegangan catu daya (tegangan input daya eksternal)

 5.5 4 V
11

Suhu pengoperasian

 70 10 ℃
12

Jenis modul adaptif

 SFP28,SR,LR,BIDI
