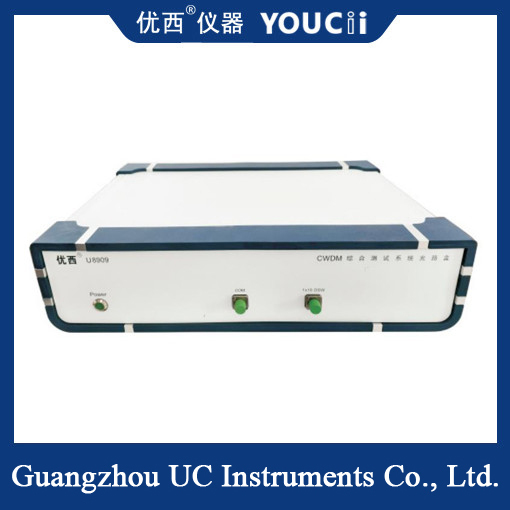

Sistem Terintegrasi Pemindaian Modul CWDM dan Pengukuran Spot

Sistem Terintegrasi Pemindaian Modul CWDM dan Pengukuran Titik

Ikhtisar sistem:

   Sistem ini adalah sistem pengujian komprehensif yang dirancang untuk produk gelombang penuh multi-saluran CWDM, MWDM, LWDM, dan lainnya. Sistem ini mengintegrasikan mode pemindaian ASE+OSA tradisional dan mode pengukuran titik dari sumber cahaya titik ditambah pengukur daya, secara efektif meningkatkan efisiensi pengujian keseluruhan produk dan mengurangi biaya input peralatan dan biaya tenaga kerja. Selain itu, penggunaan kotak optik untuk mengompres ruang peralatan stasiun, meningkatkan kebersihan stasiun. Dalam proses pengujian, sistem diotomatisasi dan diproses, yang kondusif untuk pelatihan staf dan anti-tinggal dan anti-kesalahan.

Prinsip kerja:

   Konfigurasikan ASE (SLED), OSA, sumber cahaya titik, dan pengontrol polarisasi sesuai dengan jenis produk yang akan diuji, dan atur spesifikasi pengujian produk yang sesuai. Selama pengoperasian, setiap stasiun diselesaikan secara independen untuk parameter pengukuran titik

Untuk parameter pemindaian, server instrumen mengontrol OSA sesuai dengan mekanisme FIFO sesuai dengan permintaan setiap klien untuk memindai. Setelah semua parameter diuji, sistem membagi data pengujian Analisis, simpan, dan tentukan secara otomatis, dan tampilkan hasil pengujian pada antarmuka program pengujian.

Sorotan pengantar:

1. Tingkatkan efisiensi pengujian: produk hanya perlu dihubungkan sekali, kurangi jumlah kabel, pengujian parameter otomatis;

2. Kurangi biaya pengujian: kurangi waktu pelatihan staf, kurangi input peralatan dan personel;

3. Manajemen di tempat yang nyaman: kotak jalur optik terintegrasi standar, lebih sedikit ruang, koneksi jalur optik sederhana;

4. Pencegahan kesalahan sistem: operator bekerja sesuai dengan perintah, item operasi lebih sedikit, sistem secara otomatis menentukan dan menghitung;

5. Parameter pengujian komprehensif: termasuk IL, RL, PDL, ISO,.cwl, BW, indeks WDM Ripple seperti;

6. Klasifikasi hasil pengujian: Tentukan beberapa tingkatan produk sesuai dengan kebutuhan produksi yang sebenarnya;

7. Penelusuran data pengujian: Data disimpan dalam database dan lokal, dan catatan dapat dilacak untuk waktu yang lama;

8. Dikombinasikan dengan sistem FIS/MES: tanpa kertas dalam arti sebenarnya dapat dicapai.

Prinsip pengujian:
