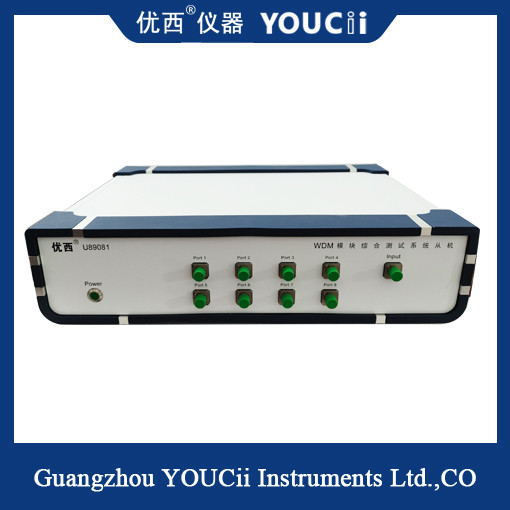

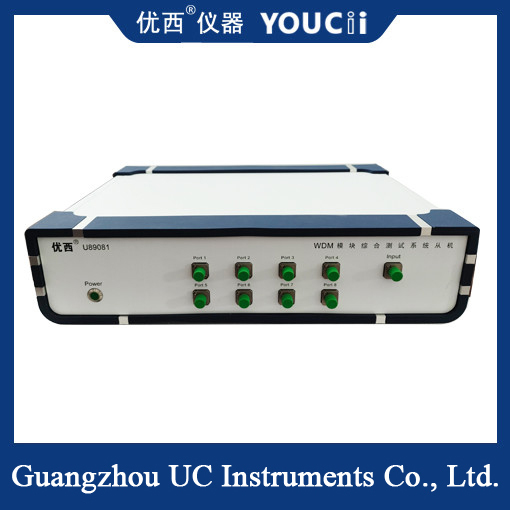

DWDM Module Scan And Point Test Sistem Uji Terintegrasi

Sistem Uji Terintegrasi Pemindaian Modul DWDM dan Uji Titik

Ikhtisar sistem:

   Sistem ini dirancang untuk produk multi-saluran dengan panjang gelombang kerja pendek, seperti DWDM, AWG, MWDM, LWDM, dan sebagainya.Sistem mengintegrasikan mode pemindaian dari sumber cahaya yang dapat disesuaikan tradisional + pengukur daya optik multi-saluran dengan sumber cahaya titik (ITU) + pengukur daya optik, secara efektif meningkatkan pengujian keseluruhan produk Efisiensi, mengurangi biaya input peralatan, biaya tenaga kerja.

   Selain itu, penggunaan kotak optik untuk mengompres ruang peralatan stasiun, meningkatkan kebersihan stasiun. Dalam proses pengujian, sistem diotomatisasi dan diproses, yang kondusif untuk pelatihan staf dan anti-tinggal dan anti-kesalahan.

Prinsip kerja:

   Sesuai dengan jenis produk, pita yang berbeda dari sumber cahaya yang dapat disesuaikan dan sumber cahaya ITU dipilih, dan spesifikasi pengujian dari produk yang sesuai diatur. Saat beroperasi, server instrumentasi untuk pengukuran titik didasarkan pada setiap parameter. Permintaan klien menggunakan mekanisme algoritma secara wajar untuk menjadwalkan sumber daya server secara efektif, yang dapat mewujudkan arti sebenarnya dari pemindaian paralel waktu nyata untuk sistem parameter pemindaian.

   Setelah semua parameter diuji, sistem menganalisis, menyimpan, dan secara otomatis menentukan data pengujian, dan menampilkan hasil pengujian pada antarmuka program pengujian.

Pengantar fungsi:

1. Cocok untuk DWDM, AAWG, MWDM, LWDM dan kategori produk modul multi-saluran lainnya;

2. Parameter uji IL, RL, PDL, CWL@NdB, BW, Ripple dan parameter konvensional lainnya;

3. Simpan data dan hasil pengujian, hasilkan dan cetak laporan pengiriman khusus;

4. Sesuai dengan produk yang diukur, pilih perangkat keras instrumen, definisikan spesifikasi dan proses pengujian;

5. Mendukung untuk memperluas beberapa stasiun dan mendukung pengujian multi-suhu;

6. Sistem dapat disesuaikan sesuai dengan kebutuhan pelanggan yang sebenarnya.

Prinsip pengujian:
