Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31

Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31
Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31

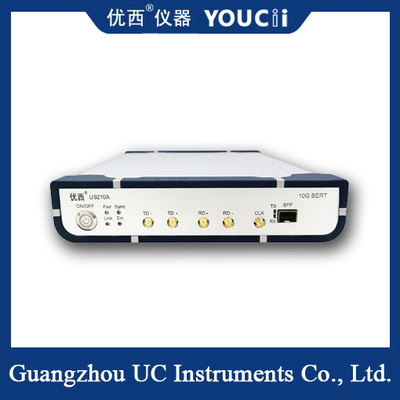

Gambar besar :  Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31

Detail produk:
Tempat asal: Cina
Nama merek: YOUCii
Sertifikasi: CU,IOS
Nomor model: U9210A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 buah
Harga: negotiate a price
Kemasan rincian: Karton
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 5 pcs + per bulan
Kontak

Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31

Deskripsi
Pola: PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31 Waktu naik dan turun (20% hingga 80%): 18~23 ps
Sensitivitas input sinyal data (ujung tunggal): 0,1Vpp Suhu operasi: 10~50°C
Pembalikan Pola: Mendukung inversi sinyal pada pemancar dan penerima Jam Habis: 100~156,25 MHz
Menyoroti:

Kode Dukungan BERT Tingkat Penuh 10G

,

Kode Dukungan BERT Untuk PRBS7

10G Full Rate BERT Support Code Untuk PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Karakter kinerja:

Satu saluran optik SFP dan satu saluran listrik, dua saluran input dan output sinkron, pengujian Kode Kesalahan dapat independen.

Dukungan untuk deteksi kesalahan terus menerus dan deteksi kesalahan waktu.

Mendukung Full Rate dari 622M hingga 11,7Gbps;

Jenis kode dukungan: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31

Salah satu saluran output jam low jitter, saluran optik dan saluran listrik berbagi satu jam, dua saluran jam sinkronisasi.

Mode Komunikasi USB HID atau USB-COM.


 Perangkat lunak fungsi pengantar

  • Data Rate: Menetapkan laju data saat ini.
  • Data Pattern: Menetapkan PRBS saat ini ((Pattern).
  • Rx Mode: Peralatan memiliki dua saluran, saluran optik dan saluran listrik, Pilih menerima masukan adalah saluran optik atau saluran listrik ketika menerima tes sensitivitas,Antarmuka SFP adalah saluran optikRX+ dan RX- adalah saluran listrik.
  • Data Invert: Polaritas sinyal input saluran listrik dapat diatur terbalik, misalnya RX + ke TX- dan RX- ke Tx +.
  • Gating Time: Pengaturan waktu akumulasi untuk pengukuran BER akumulasi.
  • Tombol Start:Mulai mengatur parameter dan menguji BER Instan dan BER Akumulasi.
  • Tombol perbarui: Perbarui BER terakumulasi secara manual.
  • Kotak Alamat USB:Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31 0Secara otomatis menghitung semua alamat perangkat USB, pilih alamat USB dan tekan tombol Connect untuk menghubungkan perangkat saat ini.
  • BER instan ((bit error rate): refresh pada interval 200ms.

Accumulatio BER ((bit error rate):mengakumulasi jumlah kesalahan bit instan dan waktu berlalu,Accumulatio BER = jumlah kesalahan bit instan/ ((lapse time*total bit count).



Tidak, tidak. Parameter Min Jenis Maksimal Satuan
1 Tingkat data 0.622

0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,

5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,

11.09,11.32,11.7

 11.7 Gbit/s
2 Pola
PRBS7,PRBS9,PRBS15,PRBS23,PRBxS31

3 Waktu naik dan turun ((20% sampai 80%)
18 23 ps
4 Inversi Pola
Mendukung inversi sinyal di pemancar dan penerima

5 Amplitudo output sinyal (single-ended) 200 800 1000 mV
6 Jitter output data (RMS)
1.5 ((10.3125G di bawah)
ps
7 Antarmuka input dan output data
Diferensial, AC Coupled, Impedansi 50 Ohm, SMA

8 Clock Out 100 156.25 156.25 MHz
9 Sensitivitas input sinyal data (single-ended)
0.1
Vpp
10 Data Output Eye Crossover 50 52 54 %
11 Suhu operasi 10 25 50 °C



Kode Dukungan BERT Tingkat Penuh 10G Untuk PRBS7 / PRBS9 / PRBS15 / PRBS23 / PRBS31 1
