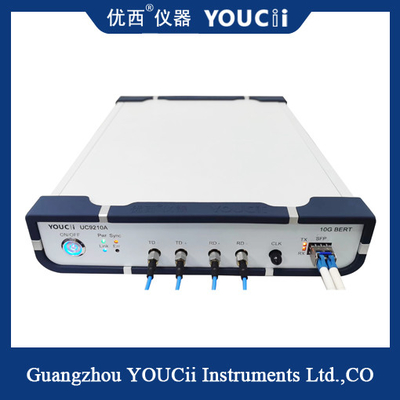

10G Full Rate Data Error Transmission Tester Error Analysis Dan Detection Fault Tester BERT

Data Error Tester Transmisi Error Analysis And Detection Fault Tester BERT

Osiloskop Optik Kecepatan Penuh 10G (Osiloskop Optik kecepatan penuh 10G) adalah instrumen yang dirancang untuk pengukuran sinyal optik kecepatan penuh 10Gbps.Ini digunakan untuk mengevaluasi kualitas transmisi dan karakteristik domain waktu dari sinyal optik tingkat tinggi dalam sistem komunikasi serat optik.

Berikut ini adalah deskripsi utama dan fitur ophthalmograph optik kecepatan penuh 10G:

1. Pengukuran kecepatan tinggi: Instrumen ini dapat mendukung pengukuran sinyal optik kecepatan penuh 10Gbps, termasuk 10 Gigabit Ethernet (10GbE) umum dan protokol komunikasi kecepatan tinggi lainnya.

2. Tampilan peta mata: Peta mata optik menggunakan pengambilan sampel berkecepatan tinggi dan teknologi pemrosesan data untuk secara akurat menangkap dan menampilkan peta mata dari sinyal optik.Peta mata menampilkan kualitas transmisi sinyal optik dengan bentuk mata terbuka.Pengguna dapat mengevaluasi stabilitas dan kinerja transmisi sinyal dengan mengamati derajat bukaan dan jitter dari peta mata.

3. Pengukuran presisi tinggi: grafik mata optik tingkat penuh 10G mengadopsi jam presisi tinggi dan teknologi pengambilan sampel, yang dapat memberikan pengukuran waktu yang akurat dan analisis jitter.Itu dapat mengukur dan menganalisis parameter kunci dari peta mata, seperti jitter puncak ke puncak, jitter root mean square, dll.

Satu saluran optik SFP dan Satu saluran listrik, Dua saluran input dan output sinkron, Pengujian Kode Kesalahan dapat dilakukan secara independen.

Dukungan untuk deteksi kesalahan berkelanjutan dan deteksi kesalahan waktu.

Mendukung Tingkat Penuh dari 622M hingga 11,7Gbps ；

Jenis kode dukungan: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
