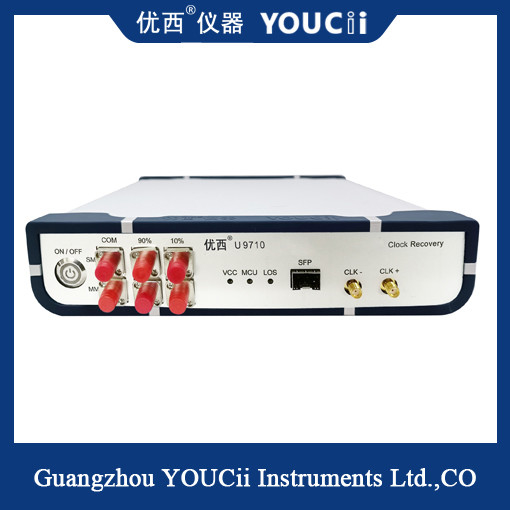

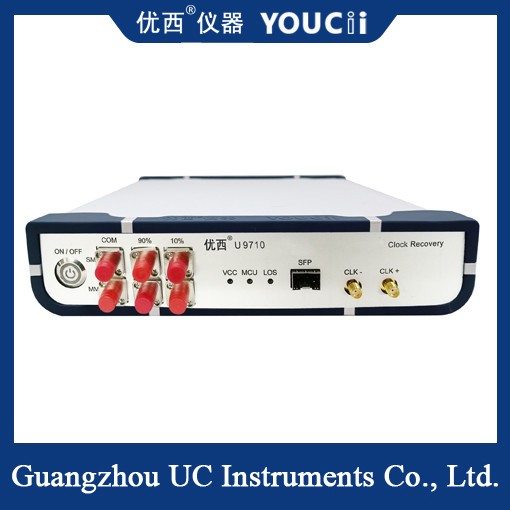

10Gbps Kecepatan Penuh Modul Pemulihan Jam CDR 10Gbps 0,155~11,3G

Modul Pemulihan Jam CDR 10Gbps Full Rate 10Gbps 0.155~11.3G

Saat pengujian pola mata optik dan bentuk gelombang dengan osiloskop sampling, perlu dipicu oleh sumber yang sama dengan sinyal yang diukur.Modul CDR (pemulihan jam) terutama digunakan dalam lingkungan pengujian yang memerlukan osiloskop sampling untuk menguji peta mata optik, tetapi tidak menyediakan jam pemicu. Aplikasi tipikal adalah pengujian peralatan jaringan optik, atau untuk produk BOB dalam aplikasi PON, karena peralatan optik yang diukur itu sendiri tidak memiliki keluaran jam pembagian frekuensi.Sinyal jam perlu dipulihkan untuk memicu osiloskop sampling saat menguji pola mata optik.

CDR ini dilengkapi dengan port optik SFP, yang dapat dihubungkan ke SFP konvensional, SFP+, OLT SFP, dan modul optik lainnya yang dikemas dalam SFP. Hanya ujung penerima modul optik yang diperlukan, yang bertanggung jawab untuk mengubah sinyal optik menjadi sinyal listrik, dan kemudian instrumen mengekstrak dan mengeluarkan jam sinyal listrik. Sinyal jam terutama digunakan untuk memicu sinyal osiloskop.

Parameter utama CDR:

1. Rentang pemulihan jam: 155Mb/s hingga 11Gb/s;

2. Rentang panjang gelombang: 800-1600 nm;

3. Rentang input optik: +3 ~ -15dBm;

4. Rentang jam listrik pemulihan output (pembagian 4 frekuensi): 38.75MHz hingga 2.78GHz;

5. Amplitudo jam output: AC Couple/ 800mVpp pada umumnya;

6. Rasio spektral (dapat dipilih sesuai dengan pengguna): 10% (CDR) -90% (Output)

Indeks teknis
