Penguji Kesalahan Bit Empat Saluran 10G BERT Dukungan 9.953Gbps 10.3125/10.519/10.702/11.096/11.317Gbps

Penguji kesalahan bit empat saluran 10G BERT Mendukung beberapa kecepatan 10Gbps

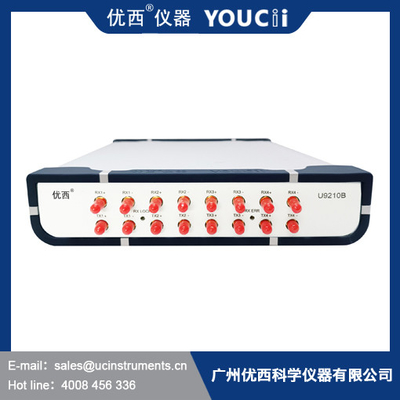

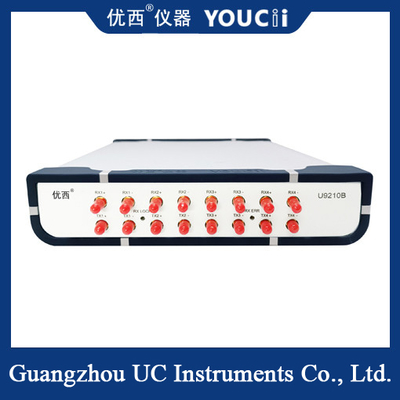

Penguji kesalahan bit serial U9210B adalah penguji laju kesalahan bit universal yang dirancang untuk pengujian komponen dan sistem komunikasi digital berkecepatan tinggi.

Penguji kesalahan bit serial menyediakan fungsi terjadinya jenis kode dan deteksi kesalahan bit dengan laju tertinggi 11,3Gbps dengan kinerja biaya yang sangat tinggi. Penganalisis menyediakan empat port listrik diferensial (hingga 11,3Gbps) untuk pengujian kesalahan bit.

U9210B memiliki struktur yang ringkas dan volume yang kecil. Dukungan untuk antarmuka komunikasi USB atau Ethernet membuat integrasi ke dalam lingkungan pengujian otomatis menjadi lebih lancar.

Antarmuka operasi penguji kesalahan bit serial U9210B cocok untuk sistem operasi Windows-XP/WIN7/WIN8/WIN10, berdasarkan operasi pengguna PC dan antarmuka tampilan grafis, sangat nyaman untuk lingkungan kerja laboratorium atau lini produksi. Tiga set berikut digunakan ditumpangkan dengan antarmuka pengujian 12 saluran:

Fitur penguji kesalahan bit serial U9210B

· Generator kode dan pendeteksi kesalahan 9,953Gbps hingga 11,3Gbps

· Sensitivitas input kurang dari 50 mVpp

· Sinkronisasi mode bit cepat

· Antarmuka pengguna yang intuitif dan sistem operasi Windows

· Mendukung perintah kendali jarak jauh

Pilihan kode standar:

PRBS7, PRBS9, PRBS15, PRBS23, PRBS31

Dukungan untuk standar dan kecepatan

9,953Gbps, 10,3125Gbps, 10,519Gbps, 10,702Gbps, 11,096Gbps, 11,317Gbps

Antarmuka manajemen komunikasi/jaringan

Persyaratan catu daya
U9210B mematuhi peraturan Tingkat II tegangan berlebih. Tegangan pengoperasian adalah tegangan AC 100 ~ 240V, rentang frekuensi adalah 48 ~ 66Hz, tegangan pengoperasian adalah 115V, arus konsumsi maksimum adalah 230mA; Ketika tegangan pengoperasian adalah 230V, arus konsumsi maksimum adalah 120mA.
Port USB
Antarmuka USB adalah antarmuka tipe-B 4-inti standar, yang dapat dihubungkan ke UC9210B dan PC, dan instrumen dapat dikendalikan oleh perangkat lunak pemantauan.
Kabel koneksi USB
Panjang kabel USB tidak boleh melebihi 5 m. Jika tidak, hanya ekstender periferal USB pihak ketiga yang dapat digunakan. Umumnya, panjang ekstensi maksimum dapat mencapai 50 m.

Berat dari

Kurang dari 2 kg

Prinsip kerja meter kesalahan

Komunikasi optik menjadi kekuatan inti teknologi komunikasi karena keunggulannya yaitu kehilangan transmisi yang rendah, kapasitas informasi yang besar, dan laju transmisi yang cepat, dan modul optik semakin banyak digunakan.Dengan percepatan laju transmisi, kesalahan bit akan terjadi dalam sistem komunikasi optik berkecepatan tinggi karena atenuasi, dispersi, dan masalah lainnya, jadi sangat penting untuk mengukur laju kesalahan bit modul optik secara akurat dan efektif.Jadi, bagaimana cara kerja meter kesalahan bit?

Prinsip pengujian kesalahan

Objek pengujian kesalahan umumnya adalah sistem transmisi kata eksponensial, yang dapat dipahami sebagai saluran transmisi informasi digital. Diagram blok dasar dari struktur pengujian kesalahan dibentuk dengan menghubungkan generator kode dengan ujung input dari objek yang diuji dan ujung output dari objek yang diuji dengan pendeteksi kesalahan.
