Kecepatan Penuh Modul Pemulihan Jam CDR 10Gbps Kecepatan Adaptif

UC9710BKecepatan Penuh Modul Pemulihan Jam CDR 10Gbps Kecepatan adaptif

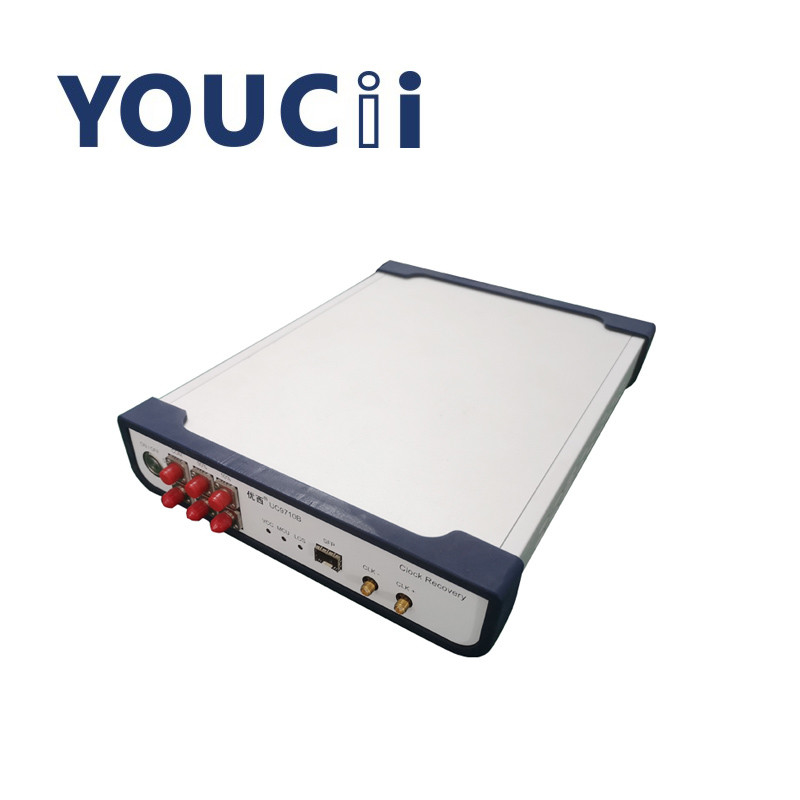

UC9710 CDR (Modul Pemulihan Jam) terutama digunakan untuk memberikan sinyal pemulihan jam di lingkungan pengujian tanpa memicu jam, sehingga menggunakan osiloskop pengambilan sampel untuk menguji diagram mata optik perangkat.Aplikasi tipikal adalah pengujian peralatan jaringan optik atau produk BOB dalam aplikasi PON.Karena perangkat fotometrik itu sendiri tidak memiliki keluaran jam pembagian frekuensi, sinyal jam perlu dipulihkan untuk memicu osiloskop pengambilan sampel saat menguji diagram mata optik.
UC9710 CDR memiliki port optik SFP, yang cocok untuk SFP yang dienkapsulasi SFP konvensional, SFP+, OLT SFP, dan modul optik lainnya.Itu hanya membutuhkan ujung penerima modul optik untuk mengubah sinyal optik menjadi sinyal listrik, dan kemudian mengekstrak dan mengeluarkan jam dari sinyal listrik.Sinyal jam terutama digunakan untuk sinyal pemicu osiloskop.Perangkat ini menyesuaikan diri dengan kecepatan dan tidak memerlukan konfigurasi perangkat lunak.

Spesifikasi

Saat pengambilan sampel osiloskop menguji pola mata optik dan bentuk gelombang, perlu dipicu oleh sumber yang sama dengan sinyal yang diukur.Modul CDR (pemulihan jam) terutama digunakan di lingkungan pengujian yang memerlukan osiloskop pengambilan sampel untuk menguji peta mata optik, tetapi tidak menyediakan jam pemicu.Aplikasi yang umum adalah pengujian peralatan jaringan optik, atau untuk produk BOB dalam aplikasi PON, karena peralatan optik yang diukur itu sendiri tidak memiliki keluaran jam pembagian frekuensi.Sinyal jam perlu dipulihkan untuk memicu osiloskop pengambilan sampel saat menguji pola mata optik.
CDR ini dilengkapi dengan port optik SFP, yang dapat dihubungkan ke SFP konvensional, SFP+, OLT SFP, dan modul optik lainnya yang dikemas dalam SFP.Hanya ujung penerima modul optik yang diperlukan, yang bertanggung jawab untuk mengubah sinyal optik menjadi sinyal listrik, dan kemudian instrumen mengekstraksi dan mengeluarkan jam dari sinyal listrik.Sinyal jam terutama digunakan untuk memicu sinyal osiloskop.
