800G PM4 BERT Tester Keluaran Data Eye Diagram Crossing Point NRZ

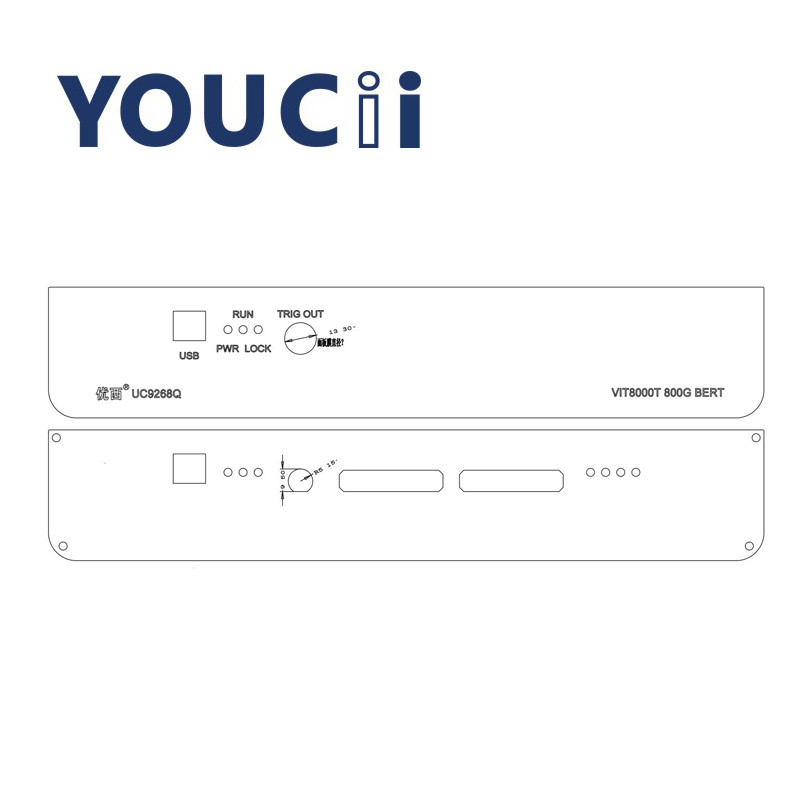

U9268QPenguji BERT 800G PM4
1. Mode pengkodean sinyal: NRZ dan PAM4, yang secara otomatis dapat beralih secara bebas antara sinyal NRZ dan PAM4.
2. output sinkron delapan saluran, digunakan untuk menguji produk 6.144g, 10G, 40G, 100G, 200G dan 400G, uji kode kesalahan dapat dilakukan secara independen atau uji sinkron delapan saluran.
3. mendukung deteksi kode kesalahan berkelanjutan dan pemantauan kode kesalahan waktu, mendukung fungsi FEC perangkat keras KP4/KR4.
4. Tingkat dukungan NRZ: 6.144, 10.3125, 25, 25.78125, 26.5625, 28.05 Gpbs.
5. PAM mendukung 14.0625, 26.5625, 28.9 GBd.
6, jenis kode dukungan NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, Ditentukan Pengguna.
7, jenis kode dukungan PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Ditentukan Pengguna.
8, frekuensi jam dari pembagian frekuensi 4 default, mendukung seperempat, 1/8, 1/16, 1/32, 1, 64, 1 / frekuensi dari 128 poin.
9. Mode komunikasi: USB ke HID.Tidak diperlukan pengemudi.Perangkat lunak komputer bagian atas PC berkomunikasi dengan perangkat untuk mengatur pengukur kesalahan bit dan menguji tingkat kesalahan bit.
| TIDAK. |
Parameter |
Min |
Jenis |
Maks |
Satuan |
| 1 |
Modus penyandian sinyal |
NRZ/PAM4 |
|
| 2 |
Kecepatan data |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28,05 |
28.05 |
Gbps |
| 3 |
Pola |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,
PRBS23, PRBS31, PENGGUNA PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Waktu naik dan turun (20% hingga 80%) |
|
14 |
35 |
hal |
| 5 |
Pembalikan pola |
Sinyal di ujung penerima dibalik secara otomatis |
|
| 6 |
Amplitudo keluaran sinyal (ujung tunggal) |
200 |
800 |
1000 |
mV |
| 7 |
Jitter keluaran data 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Antarmuka masukan dan keluaran data |
Diferensial, kopling AC, impedansi 50 ohm, SMA 2,92 mm betina |
|
| 9 |
Jam Habis |
0,2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensitivitas input sinyal data (ujung tunggal) |
|
50 |
|
mVpp |
| 11 |
Keluaran data eye diagram titik persimpangan NRZ |
49 |
50 |
52 |
% |
| 12 |
Tinggi mata PAM4 (setiap tinggi mata) |
80 |
110 |
200 |
mV |
| 13 |
Linearitas diagram mata PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Suhu Operasional |
10 |
25 |
50 |
°C |
