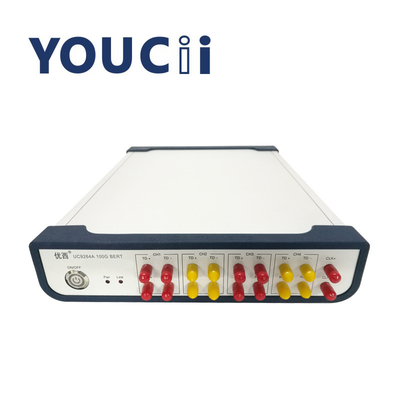

100G/400G Bit-Error Tester BERT Dengan Kinerja Biaya Tinggi
Sekilas tentang
UC9264A adalah penguji kesalahan bit produk 100G.Ini dapat digunakan dalam pengembangan dan pengujian produksi perangkat optik, kabel berkecepatan tinggi, modul optik, dan sistem komunikasi.Mendukung beberapa kecepatan mulai dari 9,953Gbps hingga 14.5Gbps dan 25-29Gbps.
Aplikasi
berlaku untuk semua jenis modul cahaya (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) dan subsistem pengujian kesalahan
cocok untuk semua jenis kabel aktif, pasif, serat aktif ber test
bertindak sebagai sumber sinyal untuk platform uji 10G, 100G
Fitur
mendukung kecepatan mulai dari 9,953Gbps hingga 14.5Gbps, dan 25 hingga 29Gbps
Mengintegrasikan empat generator kode yang dapat diprogram dan empat detektor kesalahan bit.
modul jam terintegrasi internal;
Detektor kesalahan bit unit pemulihan jam terintegrasi;
spesifikasi
| Model |
MIN |
model |
maksimal |
satuan |
catatan |
| Parameter umum |
| tegangan catu daya |
100 |
220 |
240 |
V |
Arus bolak-balik (ac), 50-60HZ |
| Konsumsi daya |
20 |
W |
|
| Suhu kerja |
0 |
|
55 |
|
|
| UKURAN |
235x55x320 |
mm |
|
| Detektor kesalahan bit (ED) |
| Rentang tingkat masukan |
100 |
— |
1200 |
mVppd |
Masukan diferensial, kopling AC |
| Rentang tingkat masukan |
9.953 |
— |
29 |
Gbps |
|
| |
100 |
ohm |
perbedaan |
| Jenis Konektor |
SMA |
|
perbedaan, panel depan |
| Jenis kode yang didukung |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, Hingga 20 bit/Ch, ditentukan pengguna |
tingkat 9,953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
tingkat 25~29Gbps |
| Pembuat kode yang dapat diprogram (PPG) |
| Rentang tingkat keluaran |
200 |
— |
1100 |
mVppd |
Diferensial, kopling bolak-balik |
| Kisaran tingkat keluaran |
9.953 |
— |
29 |
Gbps |
9.953~14.5 / 25~29Gbps |
| Impedansi keluaran |
100 |
Ohm |
Diferensial |
Persyaratan Catu Daya Ac
Instrumen ini mematuhi peraturan tegangan lebih kelas II.Tegangan operasi adalah 100 ~ 240V tegangan AC, rentang frekuensi 48-66Hz, tegangan operasi 115V Ketika, arus konsumsi maksimum adalah 230mA;Tegangan operasi 230V, paling banyak
Arus konsumsi maksimum adalah 120mA.
kabel listrik
Menurut standar keamanan internasional, instrumen ini dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Hanya hubungkan kabel daya Colokkan ke stopkontak dengan pelindung arde.
Indikator daya
Indikator daya menyala saat instrumen dihidupkan.
Deskripsi Antarmuka Komunikasi
Ada dua port komunikasi di panel belakang instrumen, yaitu antarmuka USB dan antarmuka RS232.
Antarmuka USB
Antarmuka USB adalah antarmuka tipe B 4-inti standar, yang dapat dihubungkan ke instrumen dan PC, dan instrumen dapat dikontrol dengan perangkat lunak pemantauan.
