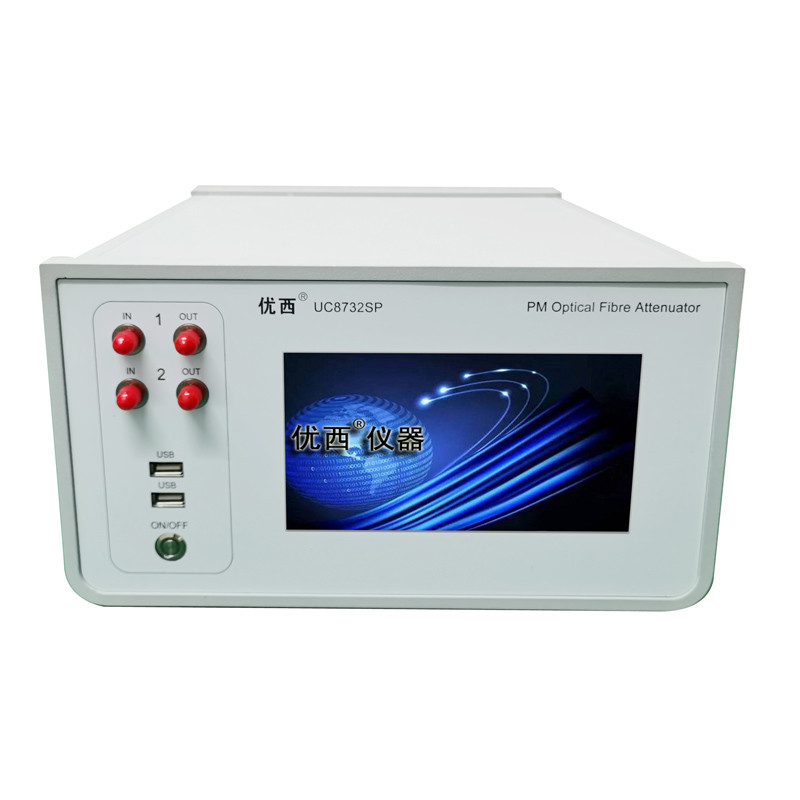

Dual channel polarisasi-mempertahankan attenuator optik Attenuator Range 0 ~ 45 dB
Spesifikasi
| Model # |
UC8732SP |
| Jangkauan Attenuator |
0 ~ 45 dB |
| Panjang Gelombang Operasi |
1550 ± 5 nm |
| Kerugian Penempatan |
≤1,8dB |
| Jenis Serat |
8/125 um PMF |
| Jenis konektor |
Konektor FC/APC |
| Keakuratan Attenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB dengan kontrol Daya)
|
| Kemungkinan diulang |
≤ ±0,02 dB |
| Rata-rata waktu PM monitor |
1 ~ 1000ms |
| Waktu Pengendalian |
100ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
| Kembali Kerugian |
> 50 dB |
| Kekuatan masukan maksimum yang aman |
+20dBm |
| Ukuran layar sentuh |
7" |
| Antarmuka Komunikasi |
RS232, USB, RJ45 |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
280 mm W, 140 mm H, 320 mm D |
| Berat badan |
40,0 kg |
Aplikasi
Pengujian modul optik aktif/perangkat:
Dalam pengukuran kesalahan multi-saluran modul transceiver optik, pengukuran data paralel direalisasikan.
Dalam pengukuran sensitivitas modul penerima optik, input daya optik paralel yang cepat dan akurat disediakan.
Waktu stabilisasi kontrol daya optik 100ms, sangat meningkatkan efisiensi tes.
Tes integrasi jaringan komunikasi optik:
Dalam integrasi jaringan komunikasi optik, uji kinerja transmisi jaringan dan fungsi manajemen jaringan.
Fitur
Attenuasi optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilisasi kontrol daya optik kurang dari 100 ms.
Multi-channel attenuator diatur pada saat yang sama, beberapa port diukur pada saat yang sama, menghemat banyak waktu pengukuran;
Meter daya optik presisi tinggi internal memastikan stabilitas dan akurasi pemantauan daya;
Operasi sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran pada saat yang sama, status tes sekilas;
Berdasarkan platform sistem Windows, mudah digunakan dan beroperasi.
Peran attenuator optik:
1Atur ukuran sinyal di sirkuit.
2, dalam sirkuit pengukuran metode perbandingan, dapat digunakan untuk langsung membaca nilai attenuasi jaringan yang diukur.
3, meningkatkan pencocokan impedansi, jika beberapa sirkuit membutuhkan impedansi beban yang relatif stabil, Anda dapat memasukkan attenuator antara sirkuit dan impedansi beban aktual,dapat buffer perubahan impedansi.
