Detail produk:
|
Tarif Data: | 0.622、1.25、2.125、2.488、2.5、3.07、3.125、4.25、5.0、6.144、6.25、7.5、8.5 、9.953、10.00、10.3125、10.52、10.709、 | Jenis: | PRBS7、PRBS9、PRBS15、PRBS23、PRBS31 |
---|---|---|---|
Amplitudo keluaran sinyal (ujung tunggal): | 800 | Jitter output data: | 1.5 (di bawah 10.3125G) |
Output jam: | 156.25 | Sensitivitas input sinyal data (ujung tunggal): | 0,1 |
Data output mata peta persimpangan: | 52 | ||
Menyoroti: | 15G Full Rate BERT,BERT Full Rate Berkanal Dua,10G Tingkat Penuh BERT |

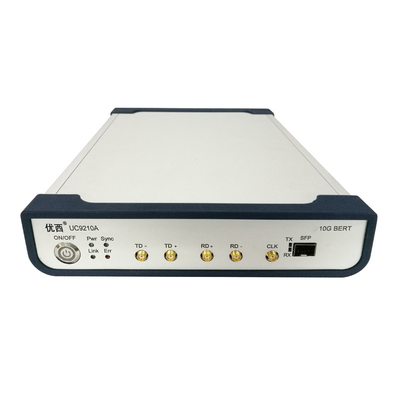

10G Full Rate BERT Dukungan 622M-15G Sebuah listrik satu mulut dual channel
No.P | Arameter | MIN | Jenis | Maksimal | Satuan |
1 | Tingkat data | 0.622 | 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.59.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 | 11.7 | Gbit/s |
2 | jenis | PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 | |||
3 | Waktu naik dan turun ((20% sampai 80%) | 18 | 23 | ps | |
4 | Inversi tipe | Mendukung pembalikan sinyal pemancar dan penerima | |||
5 | Amplitudo output sinyal (single-ended) | 200 | 800 | 1000 | mV |
6 | Jitter output data (RMS) | 1.5 ((10.3125G下) | ps | ||
7 | Antarmuka input dan output data | Diferensial, kopling AC, impedansi 50 ohm, SMA | |||
8 | Output jam | 100 | 156.25 | 156.25 | MHz |
9 | Sensitivitas input sinyal data (single-ended) | 0.1 | Vpp | ||
10 | Data output mata peta persimpangan | 50 | 52 | 54 | % |
11 | Suhu kerja | 10 | 25 | 50 | °C |
Karakter kinerja
Satu saluran optik SFP dan satu saluran listrik, dua saluran input dan output sinkron, pengujian Kode Kesalahan dapat independen.
Dukungan untuk deteksi kesalahan terus menerus dan deteksi kesalahan waktu.
Mendukung Full Rate dari 622M hingga 11,7Gbps;
Jenis kode dukungan: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31
Salah satu saluran output jam low jitter, saluran optik dan saluran listrik berbagi satu jam, dua saluran jam sinkronisasi.
Mode Komunikasi USB HID atau USB-COM.
Code error meter memiliki fitur dan fungsi utama berikut:
1Pengukuran presisi tinggi: Meter kesalahan empat saluran menggunakan jam presisi dan teknologi sampling untuk mengukur tingkat kesalahan bit secara akurat secara real time.
2. Fungsi tampilan dan analisis: Hasil pengukuran tingkat kesalahan bit dapat ditampilkan secara real time melalui layar tampilan atau tampilan digital,dan beberapa model canggih dari kesalahan meter juga memiliki rekaman data, tampilan grafik dan fungsi analisis data, yang nyaman bagi pengguna untuk menganalisis lebih lanjut dan mengevaluasi hasil pengukuran.
