Detail produk:
|
Weight: | 0.5 kg | Dimensions: | 5 mm W, 2.5 mm H, 20 mm D |
---|---|---|---|
Recalibration Period: | 2 Year | Storage Temperature: | -30 ~ +80℃ |
Operation Temperature: | 0 ~ +40℃ | Communication Interface: | RS232 / USB |
Optical Input Interface: | Bare fiber input |

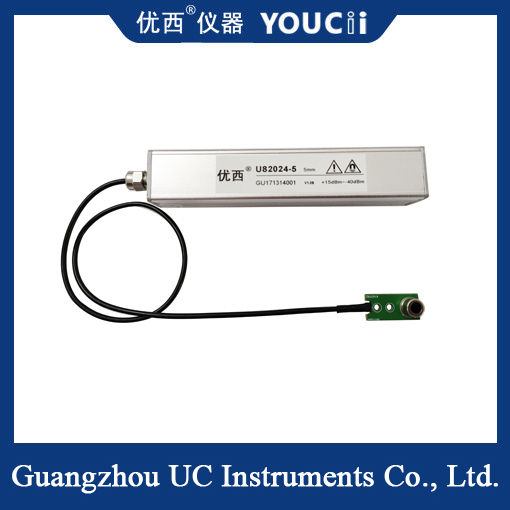

Probe Daya Optik Eksternal PD Ultra-tipis 2mm +10 Hingga -45dBm
Desain ultra-tipis
Ketebalan probe tipikal hanya 2.0-4.5 mm (dimensi ujung depan model U82024 adalah 5.0mm L×2.5mm T×20.0mm D, tetapi ketebalan permukaan deteksi sangat tipis), yang dapat dengan mudah diintegrasikan ke dalam sistem optik yang ringkas atau Ruang sempit.
Deteksi presisi tinggi
Detektor InGaAs diadopsi, dengan rentang panjang gelombang yang mencakup 900-1700nm, memenuhi persyaratan pita komunikasi (1310/1550nm) dan pita yang diperluas.
Akurasi absolut mencapai ±4% (1200-1650nm), akurasi relatif kurang dari 0.02dB, dan linearitas daya ≤±0.06dB, memastikan pengukuran sinyal cahaya lemah dan kuat yang tepat.
Model # |
U82024 |
Elemen Sensor |
InGaAs |
Ukuran PD |
φ2 mm |
Rentang Panjang Gelombang |
900 ~ 1700 nm |
Panjang gelombang kalibrasi |
1310 / 1550 / 1650nm Kalibrasi tersegmentasi |
Rentang Daya |
+10 ~ - 45 dBm |
Periode pengambilan sampel daya(laju) |
1 ms(1KHz) |
Jenis Serat Aplikasi |
SM dan MM Standar hingga ukuran inti 62.5 um |
Absolut Ketidakpastian (akurasi) pada kondisi referensi |
± 4% (1200 nm ~ 16mm L, 0 nm) |
Relatif Ketidakpastian (akurasi) pada kondisi referensi |
< 0.02 dB Khas |
Linearitas (daya) |
≤ ± 0.06 dB (1200 nm ~ 16mm L, 0 nm, 0 ~ -40dBm) |
Kehilangan Balik |
> 40 dB |
Input Optik Antarmuka |
Serat telanjanger input |
Dimensi depan probe |
5.0 mm L x 2.5 mm T x 20.0 mm D |
Antarmuka KomunikasiRS232 |
/ USB Suhu Pengoperasian |
0 |
~+80 ℃Periode Rekalibrasi |
-30 |
~+80 ℃Periode Rekalibrasi |
2 |
TahunDimensi |
5 |
mm L, 2.5mm T, 20mm D Berat |
0 |
.5 kgAntarmuka yang fleksibel dan daya tahan |
Ini menyediakan antarmuka komunikasi RS232/USB, memfasilitasi transmisi data dan integrasi sistem.
Rentang suhu pengoperasian adalah 0-40℃, dan rentang suhu penyimpanan adalah -30-80℃. Sangat cocok untuk lingkungan yang keras.
Siklus kalibrasi adalah 2 tahun, mengurangi biaya perawatan jangka panjang.
