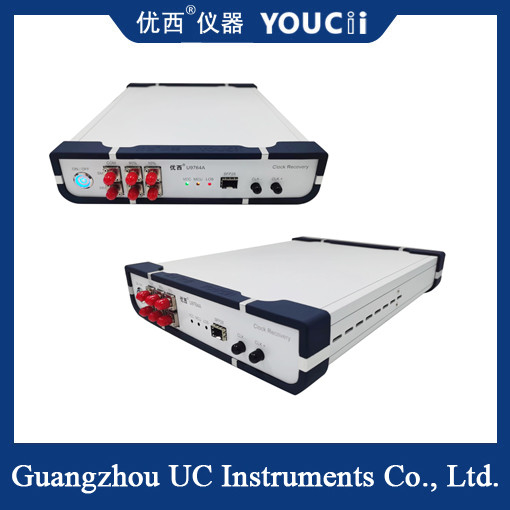

CDR Multi-divisi 100Gbps Menyediakan Sinyal Pemulihan Jam

CDR Multi-divisi 100Gbps Menyediakan Sinyal Pemulihan Jam

Indikator teknis
Kecepatan data: Mendukung pemulihan jam 25 sampai 28Gbps, yang mencakup persyaratan uji multi-saluran 100Gbps.

Jenis antarmuka: SFP28 port optik diadopsi, kompatibel dengan serat optik mode tunggal / multi-mode, dan kompatibel dengan konektor seperti FC-PC.

Sensitivitas: Sensitivitas OMA kurang dari -8 DBM (multimode) dan -13 DBM (single-mode), memastikan operasi yang stabil pada daya optik rendah.

Jitter jam: Jitter jam output kurang dari 200fs (seperti pada 53,125GBd), memastikan akurasi pengujian sinyal kecepatan tinggi.

Rasio pembagian frekuensi: Mendukung rasio pembagian frekuensi seperti 1/2, 1/4, 1/8, 1/16, dan 1/32, fleksibel beradaptasi dengan skenario pengujian yang berbeda.

Skenario aplikasi
Pengujian peralatan jaringan optik:Ini digunakan untuk penelitian dan pengembangan dan pengujian produksi modul optik 100G / 400G dan komponen TOSA / ROSA untuk memverifikasi integritas sinyal dan kualitas diagram mata.

Pengujian bus serial berkecepatan tinggi: Mendukung pemulihan jam untuk antarmuka seperti PCIe dan SATA untuk memastikan sinkronisasi transmisi data.

Uji transmisi jarak jauh: Dalam uji transmisi serat optik berkisar dari lima kilometer hingga sepuluh kilometer,memecahkan masalah akumulasi jitter yang disebabkan oleh sumber yang berbeda dari kesalahan bit meter jam dan sinyal optik.

Pengujian perangkat optik multi-saluran: Melalui pemulihan jam dual-saluran atau multi-saluran, pengujian paralel dari beberapa sinyal optik dicapai untuk meningkatkan efisiensi.
