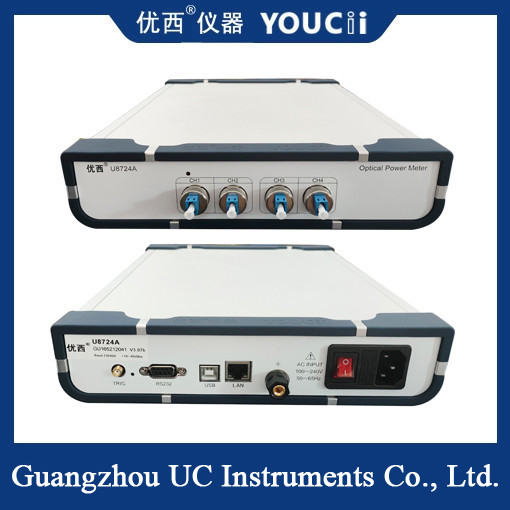

Meter daya optik dengan pemindaian cepat empat saluran LC Port +10~-65dBm
Prinsip kerja dari empat saluran scanning cepat powermeter optik adalah untuk mengubah sinyal optik menjadi sinyal listrik dengan cara penyebaran dan penyerapan.detektor mengubah sinyal cahaya menjadi sinyal listrik, dan kemudian menggunakan sirkuit untuk mengukur dan memperkuat sinyal, bahkan jika sinyal lemah dapat diukur dengan akurat, dan mengkonversi tingkat keberhasilan atau energi.
Karakteristik teknis
Pengukuran multi-saluran: Desain empat saluran memungkinkan beberapa sinyal optik untuk diukur secara bersamaan, meningkatkan efisiensi pengukuran.
Pemindaian cepat: Dengan fungsi pemindaian cepat, dapat dengan cepat menangkap perubahan sinyal optik, yang cocok untuk skenario pengukuran dinamis.
Keakuratan tinggi: Menggunakan detektor dan sirkuit pengukuran presisi tinggi untuk memastikan akurasi hasil pengukuran.
Rentang panjang gelombang yang luas: Mendukung berbagai panjang gelombang pengukuran sinyal cahaya, untuk memenuhi persyaratan aplikasi yang berbeda.
Spenekanan
| Model # |
U8724A |
U8724H |
U8724C |
| Elemen sensor |
InGaAs |
| Jangkauan Gelombang |
850 ~ 1700 nm |
| Panjang gelombang kalibrasi |
850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm
Kalibrasi terus menerus
|
| Jangkauan daya |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Periode pengambilan sampel |
100us (10KHz) |
10 us (100KHz) |
| Jenis Serat Aplikasi |
SM dan MM standar hingga ukuran inti 62,5 um |
| Ketidakpastian (keakuratan) |
± 4% (1200 nm ~ 1610 nm) |
| Ketidakpastian relatif (keakuratan) |
< 0,02 dB Tipikal |
| Linearitas (kekuatan) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60 dBm) |
| Kembali Kerugian |
> 40 dB |
| Antarmuka Komunikasi |
RS232, USB, Kontrol oleh PC |
| Suhu Operasi |
0 ️ +40°C |
| Suhu penyimpanan |
-30 ️ +80°C |
| Periode Kalibrasi Kembali |
2 tahun |
| Dimensi |
235 mm W, 55 mm H, 320 mm D |
| Berat badan |
30,0 kg |
Bidang aplikasi
Komunikasi optik: digunakan untuk mengukur daya keluar, kerugian dan parameter lain dari peralatan komunikasi optik, yang sangat penting untuk meningkatkan kualitas dan stabilitas komunikasi.
Sensor serat optik: Ini banyak digunakan di bidang sensing serat optik seperti sensor suhu, sensor tekanan dan sensor ketegangan,dan mencerminkan perubahan kuantitas fisik benda yang diukur dengan mengukur derajat lentur dan arah lentur serat optik.
Ilmu Kehidupan: Dalam bidang pengukuran seluler dan molekuler dalam ilmu kehidupan, seperti pengukuran protein,sebuah meter daya optik empat saluran dapat digunakan untuk mengukur nilai penyerapan sampel, dengan demikian menghitung konsentrasi protein dalam sampel.
Pengolahan laser: Digunakan untuk menguji laser dan daya outputnya untuk menentukan keandalan dan keselamatan proses pengolahan.
Bidang penelitian: Digunakan untuk pengukuran dan kalibrasi intensitas cahaya dalam eksperimen optik, dan analisis kinerja fotokatalis dalam penelitian bahan katalis.
