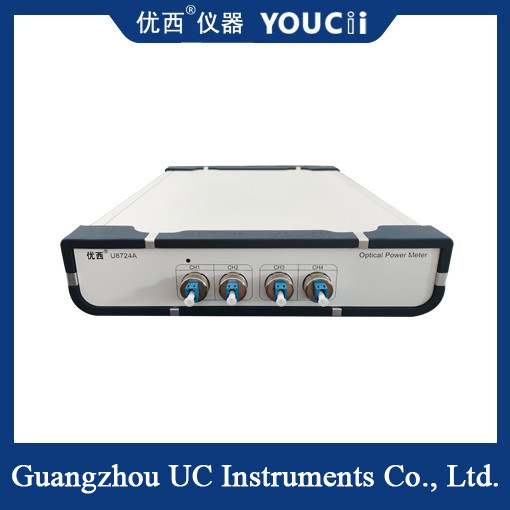

4-Channel PC-Controlled LC Adapter Optical Power Meter dengan built-in probe
Meter daya optik empat saluran terutama terdiri dari fotodetektor, amplifier, filter, konverter analog-digital dan mikroprosesor.sinyal optik diterima oleh fotodetektor dan dikonversi menjadi sinyal listrik, yang diproses oleh amplifier dan filter, dan kemudian dikonversi menjadi sinyal digital oleh konverter analog-digital, dan akhirnya diproses dan ditampilkan oleh mikroprosesor.Proses ini memastikan akurasi pengukuran dan stabilitas.
Karakteristik dan keuntungan
Sensitivitas tinggi: Pemanas daya optik empat saluran memiliki sensitivitas yang sangat tinggi dan mampu mendeteksi tingkat sinyal awal yang sangat lemah untuk pelacakan real-time dan peningkatan tingkat sinyal.
Keakuratan tinggi: Dengan elektronik analog berkinerja tinggi yang dioptimalkan dan teknologi penghapusan kebisingan,meter daya optik empat saluran memberikan tingkat sinyal nol yang sangat rendah dan stabil dan akurasi puncak di seluruh rentang daya.
Pengukuran multi-saluran: Pengukur daya optik empat saluran dapat secara bersamaan mengukur sinyal optik empat saluran, yang sangat meningkatkan efisiensi pengukuran.
Rentang dinamis yang besar: memiliki rentang dinamis yang mendalam, dapat beradaptasi dengan kebutuhan pengukuran sinyal cahaya dengan intensitas yang berbeda.
Spenekanan
| Model # |
U8724A |
U8724H |
U8724C |
| Elemen sensor |
InGaAs |
| Jangkauan Gelombang |
850 ~ 1700 nm |
| Panjang gelombang kalibrasi |
850/980/1310/1490/1550/1610 nm |
1510 ~ 1625 nm
Kalibrasi terus menerus
|
| Jangkauan daya |
+10 ~ -65dBm |
+25~-55dBm |
+5~-75dBm |
| Periode pengambilan sampel |
100us (10KHz) |
10 us (100KHz) |
| Jenis Serat Aplikasi |
SM dan MM standar hingga ukuran inti 62,5 um |
| Ketidakpastian (keakuratan) |
± 4% (1200 nm ~ 1610 nm) |
| Ketidakpastian relatif (keakuratan) |
< 0,02 dB Tipikal |
| Linearitas (kekuatan) |
≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0 ~ -60 dBm) |
| Kembali Kerugian |
> 40 dB |
| Antarmuka Komunikasi |
RS232, USB, Kontrol oleh PC |
| Suhu Operasi |
0 ️ +40°C |
| Suhu penyimpanan |
-30 ️ +80°C |
| Periode Kalibrasi Kembali |
2 tahun |
| Dimensi |
235 mm W, 55 mm H, 320 mm D |
| Berat badan |
30,0 kg |
Bidang aplikasi
Komunikasi optik: The four-channel optical power meter is used in the field of optical communication to measure the signal strength of each node in optical fiber communication and help regulate the transmission and reception of optical signalsPada saat yang sama, juga dapat digunakan untuk menguji konektor serat optik, attenuasi serat optik, dll.
Sensing serat optik: Dalam bidang sensing serat optik, meter daya optik empat saluran dapat digunakan untuk mengukur derajat lentur dan arah lentur serat optik,sehingga mencerminkan perubahan suhu objek yang diukurSelain itu, ia juga memiliki berbagai aplikasi dalam sensor tekanan dan sensor ketegangan.
Ilmu Kehidupan: Dalam bidang ilmu kehidupan, meter daya optik empat saluran dapat digunakan untuk pengukuran sel dan molekul.sebuah meter daya optik empat saluran dapat digunakan untuk mengukur nilai penyerapan sampel, dengan demikian menghitung konsentrasi protein dalam sampel.
