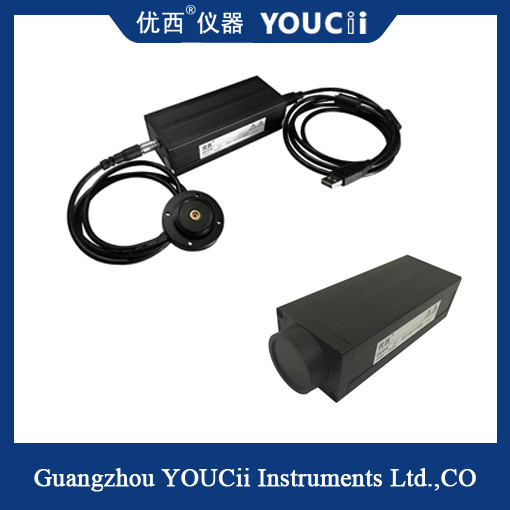

USB Fast Scanning PD Meter Daya Optik Eksternal Probe +5~-70dBm
Karakteristik fungsional
Koneksi antarmuka USB:
Hal ini terhubung ke komputer melalui antarmuka USB untuk mewujudkan transmisi data real-time dan membaca.
Mendukung plug and play fungsi, menyederhanakan proses koneksi dan penggunaan.
Fungsi scan cepat:
Dengan kemampuan pengambilan sampel berkecepatan tinggi, beberapa pengukuran daya optik dapat diselesaikan dalam waktu singkat.
Ini cocok untuk skenario pengukuran daya optik yang membutuhkan pemantauan real-time dan respon cepat.
PD desain eksternal:
Fotodioda (PD) bersifat eksternal sebagai detektor cahaya, yang memungkinkan probe menjadi lebih fleksibel untuk beradaptasi dengan lingkungan dan kebutuhan pengukuran yang berbeda.
Desain eksternal juga membantu melindungi fotodioda dari kerusakan, memperpanjang umur probe.
Pengukuran presisi tinggi:
Probe mengadopsi perangkat konversi fotoelektrik berkinerja tinggi, yang dapat mewujudkan pengukuran daya optik presisi tinggi.
Mencakup berbagai rentang pengukuran dan panjang gelombang untuk memenuhi kebutuhan pengukuran daya optik yang berbeda.
| Model |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elemen sensor |
InGaAs |
| Jangkauan Gelombang |
850 ~ 1700 nm |
| Panjang gelombang kalibrasi |
850 / 980 / 1310 / 1510 ~ 1640nm Kalibrasi terus menerus |
| Jangkauan daya (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Periode pengambilan sampel daya ((Rata)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Jenis Serat Aplikasi |
SM dan MM standar |
| antarmuka input optik |
Pengendali sendi serat telanjang atau FC/Adaptor LC/SC |
|
Absolute
Ketidakpastian (keakuratan) pada kondisi referensi
|
± 4% (1200 nm ~ 1610 nm) |
|
Relatif
Ketidakpastian (keakuratan) pada kondisi referensi
|
< 0,02 dB Nilai khas |
| Linearitas (kekuatan) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Kembali Kerugian |
> 40 dB |
| Antarmuka Komunikasi |
USB |
+Trig |
+Trig +BNC |
+Trig |
| periode kalibrasi |
2 tahun |
| Suhu Operasi |
0 ~ +40°C |
| Suhu penyimpanan |
-30 ~ +80°C |
| Dimensi |
52mm H,60 mm W,150 mm D |
| Berat badan |
10,0 kg |
USB scanning cepat PD eksternal optik power meter probe banyak digunakan di bidang berikut:
Komunikasi serat optik: digunakan untuk mengukur daya optik dalam sistem komunikasi serat optik, memantau kualitas transmisi sinyal,dan memastikan operasi sistem komunikasi yang stabil.
Pengujian optik: Digunakan di laboratorium optik untuk mengukur kinerja perangkat optik, seperti laser, amplifier optik, attenuator optik, dll.untuk memberikan dukungan data untuk penelitian dan pengembangan optik.
Pemantauan jaringan optik: Hal ini digunakan untuk memantau perubahan daya optik dalam jaringan optik secara real time, menemukan dan menyelesaikan potensi kesalahan jaringan tepat waktu,dan memastikan operasi jaringan yang stabil.
Penelitian ilmiah: Dalam bidang optik, optoelektronik dan penelitian lainnya, digunakan untuk mengukur dan menganalisis perubahan dan karakteristik daya optik,untuk mempromosikan kemajuan ilmiah dan inovasi teknologi di bidang terkait.
