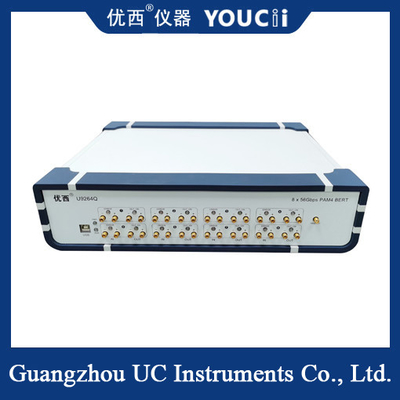

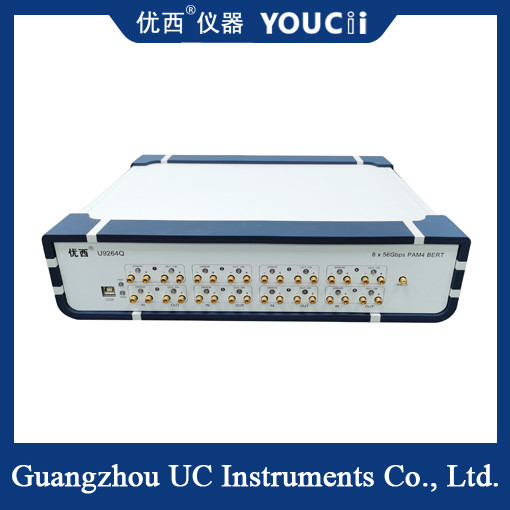

400G PAM4 Error Meter Peralatan Modul Transceiver Optik Berkecepatan Tinggi
400G PAM4 error analyzer adalah analizer kesalahan berkinerja tinggi yang dirancang untuk menguji sinyal PAM4 (modulasi amplitudo pulsa empat tingkat) pada tingkat 400G.Ini dapat beralih NRZ (non-return-to-zero code) dan kode PAM4 tanpa aksesori periferal, memberikan jaminan yang efektif untuk produksi otomatis dan pengujian modul transceiver optik berkecepatan tinggi.
Fitur utama
Kecepatan tinggi dan kinerja tinggi: Meter kesalahan 400G PAM4 mendukung tingkat transmisi hingga 400G, yang dapat memenuhi persyaratan pengujian sistem komunikasi berkecepatan tinggi saat ini dan di masa depan.Pada saat yang sama, kemampuan analisis kesalahan berkinerja tinggi dapat memastikan akurasi dan keandalan tes.
Pengujian paralel multi-saluran: Beberapa detektor kesalahan 400G PAM4 (seperti BERTWaveE856F) mendukung 8 saluran secara paralel, dengan saluran tunggal hingga 28,9GBd, sangat meningkatkan efisiensi pengujian.
Pemilihan tipe kode yang fleksibel: Penguji kesalahan 400G PAM4 mendukung berbagai jenis kode NRZ dan PAM4, termasuk jenis kode seri PRBS (urutan biner pseudo-acak), jenis kode yang didefinisikan pengguna, dll.,untuk memenuhi kebutuhan skenario uji yang berbeda.
Sinyal output yang dapat disesuaikan: amplitudo sinyal output dapat disesuaikan, polaritas dapat diputar bebas, dan mendukung dua mode pengujian: waktu dan terus menerus,memberikan lebih banyak fleksibilitas dan kenyamanan untuk pengujian.
Dukungan FEC: Beberapa detektor kesalahan 400G PAM4 (seperti BERTWaveE856F) mendukung KP4-RS (544, 514) FEC (koreksi kesalahan ke depan), yang lebih meningkatkan akurasi dan keandalan tes.
Parameter teknis
| Tidak, tidak. |
Argumen |
MIN |
Model |
Maksimal |
Satuan |
| 1 |
Mode pengkodean sinyal |
NRZ/PAM4 |
|
| 2 |
Tingkat data |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Pola kode |
PRBS7,PRBS9,PRBS11,PRBS13,PRBS15,PRBS16,PRBS23,PRBS31,USER PRBS13Q,SSPRQ,JP03A,JP03B. |
|
| 4 |
Waktu naik turun ((20% sampai 80%) |
|
14 |
35 |
pS |
| 5 |
Pembalikan pola |
Sinyal di ujung penerima secara otomatis terbalik |
|
| 6 |
Amplitudo output sinyal (single-ended) |
200 |
800 |
1000 |
mV |
| 7 |
25G Data Output jitter (RMS) |
|
500 |
700 |
fs |
| 8 |
Antarmuka input/output data |
Diferensial, kopling AC, impedansi 50 ohm, SMA wanita 2,92mm |
|
| 9 |
Output jam |
0.2 |
6.64 |
13.28 |
GHz |
| 10 |
Sensitivitas input sinyal data (single-ended) |
|
50 |
|
mVpp |
| 11 |
Data output mata peta persimpangan NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Tinggi mata (per tinggi mata) |
80 |
110 |
200 |
mV |
| 13 |
Linearitas peta mata PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Suhu operasi |
10 |
25 |
50 |
°C |
Meter kesalahan 400G PAM4 banyak digunakan dalam pengembangan dan produksi modul transceiver optik (seperti QSFP-DD/OSFP/QSFP28/CFPx/CXP), terutama dalam pengujian produk 400G paralel.Selain itu, juga dapat digunakan dalam pengembangan dan produksi perangkat optik/subsistem, inspeksi kualitas masuk dan produksi pemasok peralatan sistem,pemasangan dan pemecahan masalah peralatan sistem, dan verifikasi kinerja dari rangkaian kabel.
