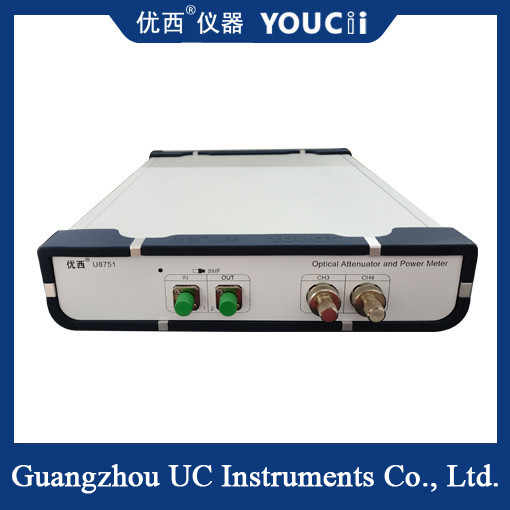

Peredam Optik Terkendali Optik Saluran Tunggal Dan Pengukur Daya Optik Dalam Satu
Perangkat dua-dalam-satu peredam optik terkendali optik saluran tunggal dan pengukur daya optik adalah instrumen uji yang mengintegrasikan peredam optik dan pengukur daya optik dalam satu. Perangkat ini memiliki berbagai aplikasi dalam komunikasi optik, pengujian serat optik, penelitian dan pengembangan optik, dan dapat memberikan pengujian dan kontrol sinyal optik yang akurat dan cepat.
Karakteristik fungsional
Fungsi atenuasi cahaya:
Perangkat ini memiliki fungsi atenuasi optik saluran tunggal, yang dapat mewujudkan penyesuaian intensitas sinyal optik secara terus-menerus atau hierarkis.
Melalui motor stepper presisi bawaan atau elemen atenuasi, pengguna dapat mengontrol secara tepat jumlah atenuasi sinyal optik untuk memenuhi kebutuhan pengujian yang berbeda.
Fungsi pengukur daya optik:
Perangkat ini juga mengintegrasikan fungsi pengukur daya optik, yang dapat langsung mengukur daya absolut atau kehilangan relatif dari sinyal optik.
Pengukur daya optik memiliki karakteristik sensitivitas tinggi, presisi tinggi, dan rentang pengukuran yang luas, yang secara akurat dapat mencerminkan perubahan intensitas sinyal optik.
Desain dua-dalam-satu:
Peredam optik dan pengukur daya optik diintegrasikan menjadi satu, yang sangat menghemat ruang dan biaya peralatan.
Pada saat yang sama, desain ini juga meningkatkan kenyamanan dan efisiensi pengujian, dan pengguna dapat menyelesaikan atenuasi dan pengukuran sinyal optik pada perangkat yang sama.
Spesifikasi
| Model # |
U8751 / U8752 |
| Mode Operasi |
Mode Pengaturan Atenuasi |
Mode Pengaturan Daya |
| Rentang |
0~40 dB |
+5 ~ -70dBm |
| Resolusi |
0.01 dB |
0.001 dB |
| Pengulangan |
±0.02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Panjang Gelombang Kalibrasi |
1270 / 1310 / 1490 /1550 /1610 nm |
| Jenis Serat |
Mode tunggal 9/125 um |
SMF dan MMF |
| Jenis Konektor |
Konektor FC/UPC |
Opsi FC/SC/LC |
| Kehilangan Penyisipan |
≤1.5 dB |
|
| Akurasi (Dengan Kontrol Daya Optik) |
± 0.02 dB (0 ~ 20 dB)
±0.05 dB (20~40 dB)
|
±0.02 dB |
| Waktu Rata-rata Monitor PM |
2 ms ~ 1 s |
| Waktu Penyelesaian |
100ms |
|
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
|
| Kehilangan Balik |
> 45 dB |
|
| Daya input aman maksimum |
+20dBm |
+5dBm |
| Periode Rekalibrasi |
2 tahun |
| Suhu Operasi |
0～ +40℃ |
| Suhu Penyimpanan |
-30～+80℃ |
| Daya |
100~240 V |
| Dimensi |
235mm L, 55mm T, 320 mm D |
| Berat |
3.0 kg |
Bidang aplikasi
Uji sistem komunikasi serat optik: Dalam proses pembangunan sistem komunikasi serat optik, peralatan dapat digunakan untuk menguji karakteristik atenuasi dari jalur transmisi serat optik yang berbeda, kinerja peralatan akhir optik dan kualitas transmisi dari tautan serat optik.
Pengembangan perangkat serat optik: Dalam proses pengembangan perangkat serat optik, perangkat dapat digunakan untuk mengevaluasi kinerja atenuasi perangkat, efisiensi transmisi dan indikator kunci lainnya, untuk memberikan dukungan yang kuat untuk optimasi dan peningkatan perangkat.
Eksperimen pengajaran komunikasi optik: Dalam eksperimen pengajaran komunikasi optik, perangkat dapat memberikan platform kepada siswa untuk memahami secara mendalam prinsip dan teknologi komunikasi optik, dan membantu siswa menguasai mekanisme atenuasi sinyal optik, prinsip regulasi dan komposisi serta mode kerja sistem komunikasi optik.
