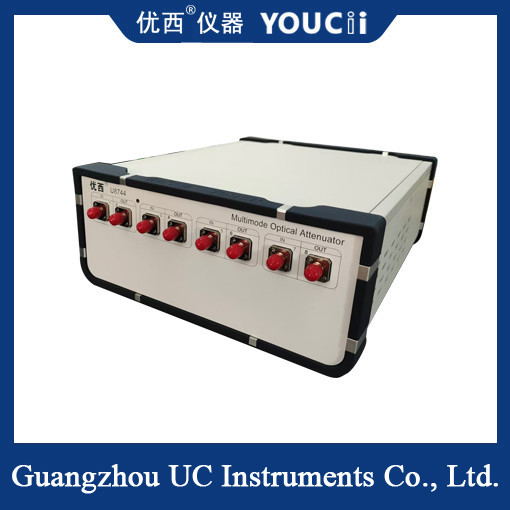

Empat Saluran Multimode Optik Dikendalikan Optik Attenuator Dapat Cascaded
Attenuator optik multi-mode empat saluran mengintegrasikan empat saluran attenuator optik independen menjadi satu, masing-masing saluran dapat secara akurat mengontrol kekuatan sinyal optik.Desain ini tidak hanya sangat menghemat ruang peralatan, tetapi juga secara signifikan meningkatkan throughput data uji dan laju uji, memenuhi persyaratan uji dari sistem komunikasi serat optik yang kompleks.mendukung serat multi-mode dan cocok untuk berbagai jenis serat, seperti 62.5/125um dan 50/125um, dengan fleksibilitas dan penerapan yang lebih tinggi.
Attenuator optik multi-mode empat saluran mengintegrasikan empat saluran attenuator optik independen menjadi satu, masing-masing saluran dapat secara akurat mengontrol kekuatan sinyal optik.Desain ini tidak hanya sangat menghemat ruang peralatan, tetapi juga secara signifikan meningkatkan throughput data uji dan laju uji, memenuhi persyaratan uji dari sistem komunikasi serat optik yang kompleks.mendukung serat multi-mode dan cocok untuk berbagai jenis serat, seperti 62.5/125um dan 50/125um, dengan fleksibilitas dan penerapan yang lebih tinggi.
Spesifikasi
| Model |
U8744/U8748 ((multimode) |
| Jangkauan attenuasi |
0 ~ 35 dB |
| Panjang gelombang kalibrasi / rentang panjang gelombang operasi (hingga 12 kombinasi panjang gelombang dapat dipilih) |
850/908 nm
|
| Kerugian penempatan |
≤ 1,8 dB |
| Jenis serat |
50/125um, 62.5/125um penyesuaian diri |
| Jenis konektor |
Konektor FC/UPC |
| Keakuratan atenuasi |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Kemungkinan diulang |
≤ ± 0,05 dB |
| Rata-rata waktu pengaturan daya |
2 ~ 1000 ms |
| Waktu stabilitas tindak lanjut kontrol daya |
200ms |
| Kecepatan kontrol atenuasi |
0.1 ~ 35 dB/s |
| Pengembalian kerugian |
> 25 dB |
| Daya masukan maksimum |
+17dBm |
| Siklus kalibrasi |
2 tahun |
| Suhu operasi |
0 ~ +40°C |
| Suhu penyimpanan |
-30 ~ +80°C |
| Sumber daya listrik |
100 ~ 240 V |
| Ukuran produk |
245mm W, 105mm H, 320mm D |
Bidang aplikasi
Uji sistem komunikasi serat optik: Dalam proses konstruksi sistem komunikasi serat optik, four-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performanceDengan menyesuaikan dengan tepat attenuasi sinyal optik di setiap saluran, transmisi sinyal optik di bawah kondisi transmisi yang berbeda dapat disimulasikan,yang memberikan dukungan yang kuat untuk optimasi sistem.
Pengembangan perangkat serat optik: Dalam proses pengembangan perangkat serat optik, attenuator optik multi-mode empat saluran adalah alat uji yang penting,yang dapat digunakan untuk mengevaluasi kinerja atenuasi perangkat, efisiensi transmisi dan indikator kunci lainnya. Desain multi-saluran memungkinkan para peneliti untuk menguji beberapa perangkat secara bersamaan, sangat meningkatkan efisiensi penelitian dan pengembangan.
Percobaan pengajaran komunikasi optik: Dalam eksperimen pengajaran komunikasi optik,empat-saluran multi-mode opto-dikendalikan attenuator optik memberikan platform bagi siswa untuk memahami secara mendalam prinsip dan teknologi komunikasi optikMelalui operasi praktis dan verifikasi eksperimental, siswa dapat lebih secara intuitif memahami mekanisme attenuasi sinyal optik, prinsip regulasi,dan komposisi dan mode kerja sistem komunikasi serat optik.
Aplikasi di bidang lain: Selain bidang di atas, attenuator optik multi-mode empat saluran yang dikendalikan secara optik juga dapat digunakan dalam komunikasi nirkabel,pengujian dan pengukuran dan bidang lainnyaKemampuan kontrol yang tepat dan berbagai aplikasi membuatnya memainkan peran penting di berbagai bidang aplikasi.
