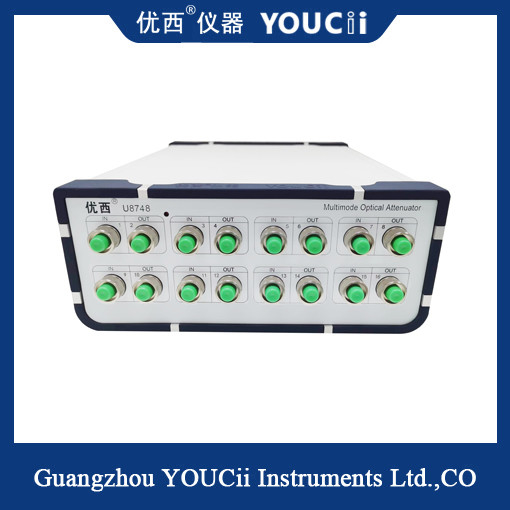

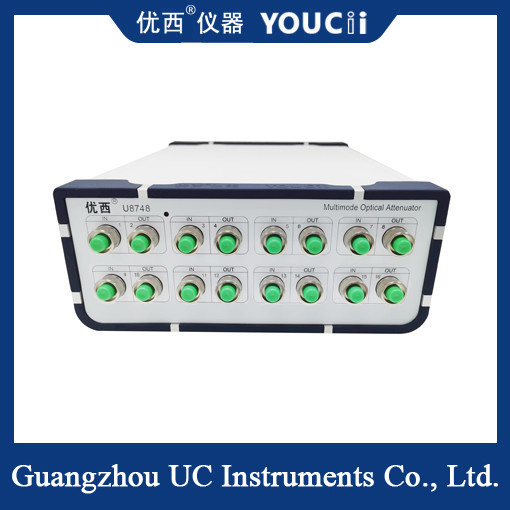

8-Channel Multimode Optically Controlled Optical Attenuator 850nm
8-saluran multi-mode attenuator optik banyak digunakan dalam bidang komunikasi optik.kontrol yang tepat dari sinyal optik dan keandalan tinggi.
Attenuator optik multi-mode 8-kanal yang dikendalikan secara optik mengintegrasikan delapan saluran attenuator optik independen,yang masing-masing mendukung serat multi-mode dan mampu menangani atenuasi simultan dari beberapa sinyal optikDesain ini tidak hanya meningkatkan efisiensi tes, tetapi juga mengurangi biaya peralatan, dan memenuhi persyaratan tes dari sistem komunikasi serat optik yang kompleks.
Karakteristik produk
Dukungan multi-saluran dan multi-mode: Perangkat ini menyediakan delapan saluran, masing-masing saluran mendukung serat multi-mode, yang dapat secara bersamaan menangani peredupan beberapa sinyal optik,meningkatkan efisiensi pengujian.
Kontrol presisi: Motor langkah presisi atau teknologi MEMS digunakan untuk mencapai kontrol yang tepat dari kekuatan sinyal optik.Pengguna dapat dengan mudah menyesuaikan attenuasi sinyal optik dari setiap saluran sesuai dengan kebutuhan aktual.
Keandalan tinggi: Peralatan biasanya memiliki desain yang sepenuhnya tertutup untuk mencegah pengaruh lingkungan eksternal pada komponen optik internal dan memastikan operasi stabil jangka panjang.Pada saat yang sama, pengukur daya optik presisi tinggi yang terintegrasi memastikan stabilitas dan akurasi pemantauan daya.
Stabilitas cepat: Waktu stabilitas kontrol daya optik cepat, seperti waktu stabilitas beberapa model dapat mencapai 100 milidetik atau kurang, yang sangat meningkatkan efisiensi pengujian.
Mudah dioperasikan: Perangkat ini biasanya dilengkapi dengan antarmuka pengguna grafis yang intuitif, data multi-saluran ditampilkan secara simultan, dan status tes jelas sekilas.juga mendukung berbagai antarmuka komunikasi, seperti RS232, USB, RJ45, dll, yang mudah dihubungkan dengan komputer atau perangkat lain.
Spesifikasi
| Model |
U8744/U8748 ((multimode) |
| Jangkauan attenuasi |
0 ~ 35 dB |
| Panjang gelombang kalibrasi / rentang panjang gelombang operasi (hingga 12 kombinasi panjang gelombang dapat dipilih) |
850/908 nm
|
| Kerugian penempatan |
≤ 1,8 dB |
| Jenis serat |
50/125um, 62.5/125um penyesuaian diri |
| Jenis konektor |
Konektor FC/UPC |
| Keakuratan atenuasi |
≤ ± 0,20 dB (0 ~ 20 dB) |
| Kemungkinan diulang |
≤ ± 0,05 dB |
| Rata-rata waktu pengaturan daya |
2 ~ 1000 ms |
| Waktu stabilitas tindak lanjut kontrol daya |
200ms |
| Kecepatan kontrol atenuasi |
0.1 ~ 35 dB/s |
| Pengembalian kerugian |
> 25 dB |
| Daya masukan maksimum |
+17dBm |
| Siklus kalibrasi |
2 tahun |
| Suhu operasi |
0 ~ +40°C |
| Suhu penyimpanan |
-30 ~ +80°C |
| Sumber daya listrik |
100 ~ 240 V |
| Ukuran produk |
245mm W, 105mm H, 320mm D |
Bidang aplikasi
Pengujian sistem komunikasi serat optik: Selama konstruksi, pemeliharaan dan optimalisasi sistem komunikasi serat optik, 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Pengembangan perangkat serat optik: Dalam pengembangan dan produksi perangkat serat optik (seperti modul transceiver optik, amplifier optik, dll.),peralatan dapat digunakan untuk mengevaluasi karakteristik kehilangan perangkat, menguji kinerja transmisi perangkat, dll.
Eksperimen pengajaran komunikasi optik: Dalam eksperimen pengajaran komunikasi optik, melalui operasi praktis dan verifikasi eksperimental,siswa dapat memiliki pemahaman yang lebih dalam tentang prinsip dan teknologi komunikasi optik, dan menumbuhkan kemampuan praktis dan semangat inovatif.
