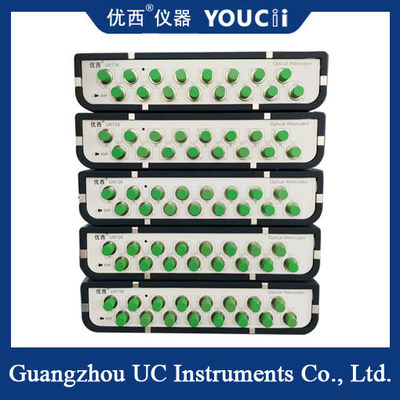

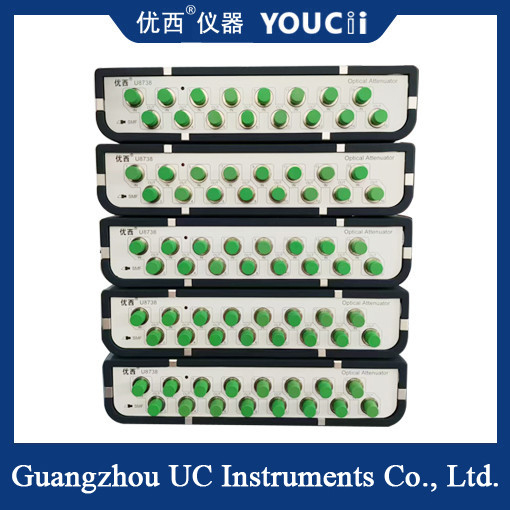

Kalibrasi panjang gelombang Attenuator Optik 8 Saluran yang Dikendalikan Optik Optik Opsional Opsional
Attenuator optik yang dikendalikan secara optik 8-saluran adalah perangkat kunci yang digunakan dalam pengujian optik dan sistem komunikasi, yang dapat secara tepat mengontrol dan menyesuaikan intensitas sinyal optik.
Konsep dasar
Attenuator optik 8-saluran, seperti namanya, mengacu pada attenuator optik dengan 8 saluran independen,setiap saluran dapat secara independen mengontrol jumlah attenuasi sinyal optikPerangkat ini biasanya digunakan dalam skenario di mana beberapa sinyal optik perlu diproses secara paralel,seperti pengukuran kesalahan multi-saluran modul transceiver optik dan pengukuran sensitivitas modul transceiver optik.
Prinsip kerja
Prinsip kerja attenuator optik 8-saluran terutama mencakup penyerapan cahaya, penyebaran cahaya, pantulan cahaya, teknologi dislokasi dan attenuasi perpindahan.Mekanisme ini mengurangi intensitas sinyal cahaya melalui proses fisik yang berbedaSecara khusus, bahan optik di dalam attenuator optik menyerap, menyebarkan, atau memantulkan sebagian dari cahaya yang jatuh,atau meningkatkan kehilangan kopling dengan mengubah cara serat yang bersentuhan (seperti dislokasi atau perpindahan), sehingga mencapai tujuan untuk meredam sinyal optik.
Spesifikasi
| Model # |
U8734 |
U8738 |
| Jangkauan Attenuator |
0 ~ 40 dB |
| Panjang gelombang kalibrasi |
1270 / 1286 / 1290 / 1295 / 1300 / 1305
1310 / 1330 / 1510 / 1530 / 1550
|
| Kerugian Penempatan |
≤1,5 dB |
| Jenis Serat |
9/125 um mode tunggal |
| Jenis konektor |
Konektor FC/UPC |
| Keakuratan Attenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB dengan kontrol Daya)
|
| Kemungkinan diulang |
≤ ±0,02 dB |
| Rata-rata waktu PM monitor |
1 ~ 1000ms |
| Waktu Pengendalian |
100ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
| Kembali Kerugian |
> 45 dB |
| Kekuatan masukan maksimum yang aman |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
235 mm W, 55 mm H, 320 mm D |
| Berat badan |
30,0 kg |
Attenuator optik 8-saluran yang dikendalikan secara optik memiliki berbagai aplikasi di sejumlah bidang, termasuk tetapi tidak terbatas pada:
Sistem komunikasi optik: digunakan untuk kontrol attenuasi tautan serat optik untuk memastikan kualitas transmisi dan kinerja sinyal optik di jalur optik.
Pengukuran optik: Dalam mikroskop optik, kalibrasi spektrometer dan kesempatan lainnya, digunakan untuk mengontrol pantulan intensitas cahaya atau transmisi sampel ke cahaya.
Penelitian fotonik: Dalam eksperimen fotonik, digunakan untuk mensimulasikan sinyal cahaya dengan intensitas yang berbeda dan mempelajari interaksi antara cahaya dan materi.
Penggunaan dan pemeliharaan
Ketika menggunakan attenuator optik 8-saluran yang dikendalikan secara optik, hal-hal berikut harus dicatat:
Koneksi yang benar: Pastikan bahwa koneksi antara attenuator optik dan komponen optik lainnya (seperti serat optik, kopling, dll.) stabil dan dapat diandalkan untuk mengurangi kehilangan optik.
Atur garis dasar: Atur garis dasar sebelum digunakan untuk menentukan tingkat awal peredupan cahaya.
Pemantauan real-time: Menggunakan peralatan pengukuran seperti power meter optik untuk memantau perubahan kekuatan sinyal optik secara real-time dan menyesuaikan sesuai.
Kalibrasi berkala: Kalibrasi berkala dilakukan sesuai dengan siklus kalibrasi untuk memastikan akurasi akurasi atenuasi.
