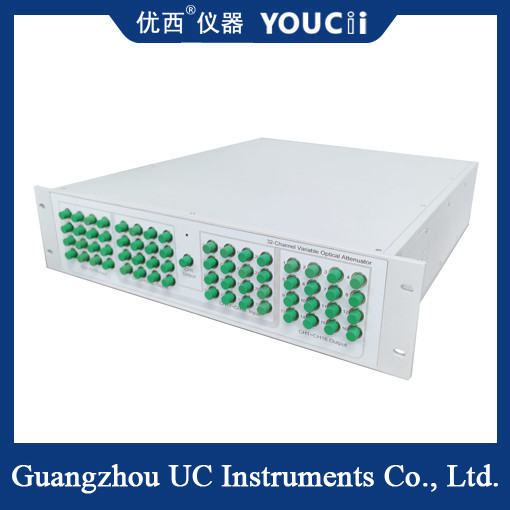

Multi-Channel Single-Mode Optical Attenuator 0-40dB Rentang Attenuasi
Multi-channel single-mode 0 ~ 40dB attenuator optik adalah instrumen komunikasi optik penting,yang memiliki beberapa saluran dan dapat mencapai attenuasi sinyal optik yang akurat dalam kisaran 0 sampai 40dBBerikut adalah deskripsi rinci produk:
Karakteristik produk
Desain multi-saluran: Dukung attenuasi sinyal optik multi-saluran, jumlah saluran dapat disesuaikan sesuai dengan kebutuhan pelanggan, hingga 32 saluran.
Dukungan serat mode tunggal: Dirancang untuk serat mode tunggal, ini cocok untuk sinyal optik dengan panjang gelombang 1260-1650nm (termasuk 1310nm dan 1550nm yang umum digunakan).
Kisaran dan akurasi atenuasi: kisaran atenuasi dapat mencapai 0-40dB, langkah atenuasi biasanya 0,1dB dan stabilitas atenuasi berada dalam ± 0,04dB,memastikan regulasi sinyal optik presisi tinggi.
Indikator kinerja tinggi: dengan kehilangan penempatan yang rendah, kehilangan pengembalian yang tinggi (biasanya lebih dari 55dB), stabilitas tinggi dan keseimbangan daya optik, dll.,untuk memastikan kualitas dan efisiensi transmisi sinyal optik.
Fleksibel kustomisasi: Jenis konektor dan panjang ekor dapat disesuaikan sesuai dengan kebutuhan pelanggan untuk memenuhi persyaratan skenario aplikasi yang berbeda.
Spesifikasi
| Model # |
U83132 |
| Jangkauan Attenuator |
0 ~ 40 dB |
| Panjang gelombang kalibrasi |
1550nm |
| Kerugian Penempatan |
≤1,5 dB |
| Jenis Serat |
9/125 um mode tunggal |
| Jenis konektor |
Konektor FC/UPC |
| Keakuratan Attenuasi |
≤ ± 0,1 dB (0 ~ 25 dB)
≤ ± 0,02 dB (0 ~ 25 dB dengan kontrol Daya)
|
| Kemungkinan diulang |
≤ ±0,02 dB |
| Rata-rata waktu PM monitor |
1 ~ 1000ms |
| Waktu Pengendalian |
100ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 50 dB/s |
| Kembali Kerugian |
> 45 dB |
| Kekuatan masukan maksimum yang aman |
+20dBm |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
482mm W, 120mm H, 500mm D |
| Berat badan |
90,0 kg |
Prinsip kerja
Prinsip kerja dari attenuator optik multi-saluran mode tunggal 0 ~ 40dB terutama didasarkan pada mekanisme attenuasi sinyal optik dalam proses transmisi,termasuk penyerapan cahaya, teknologi penyebaran cahaya, refleksi cahaya dan attenuasi berdasarkan dislokasi atau perpindahan serat optik.Intensitas sinyal optik dapat disesuaikan dengan tepat.
Bidang aplikasi
Industri telekomunikasi: Digunakan dalam jaringan komunikasi serat optik untuk mengatur kekuatan sinyal serat optik,mencegah kekuatan sinyal yang berlebihan menyebabkan kerusakan pada sistem serat optik, dan melindungi operasi normal dari sistem.
Industri jaringan: Dalam transmisi sinyal jaringan, dengan menyesuaikan daya sinyal, meningkatkan stabilitas peralatan jaringan dan kualitas transmisi.
Industri penyiaran televisi: Dalam transmisi sinyal penyiaran, kekuatan sinyal disesuaikan untuk melindungi sistem penyiaran dari gangguan yang disebabkan oleh kekuatan sinyal yang berlebihan.
Industri keselamatan: Dalam peralatan keselamatan, dengan menyesuaikan daya sinyal, untuk mencegah sistem menghasilkan kebisingan karena sinyal yang terlalu kuat, meningkatkan keamanan dan stabilitas sistem.
