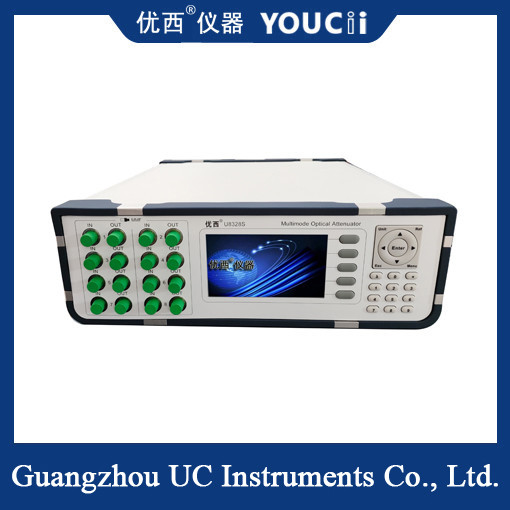

8 Channel Multi-Mode Optical Attenuator dengan Display untuk Attenuation yang Tepat
Attenuator optik multi-mode 8-kanal dengan tampilan adalah perangkat optik canggih yang menggabungkan fungsi teknologi serat optik multi-mode dan attenuator optik,dan memberikan tampilan parameter intuitif dan antarmuka operasi melalui layar tampilanHal ini terutama digunakan dalam bidang komunikasi optik, pengujian optik dan kalibrasi sistem optik untuk memenuhi kebutuhan atenuasi yang akurat dan pemantauan beberapa saluran optik.
Fitur utama
Desain multi-saluran:
8 saluran: Perangkat ini mendukung 8 saluran optik independen, yang memungkinkan pemrosesan attenuasi simultan dari beberapa sinyal optik.
Serat multimode: Menggunakan serat multimode sebagai media transmisi, ini cocok untuk berbagai aplikasi komunikasi optik dan sistem optik.
Fungsi tampilan:
Tampilan visual: dilengkapi dengan layar tampilan, digunakan untuk menampilkan attenuasi cahaya saat ini, panjang gelombang, status saluran dan parameter kunci lainnya.
Operasi mudah: Pengguna dapat mengatur dan menyesuaikan parameter melalui tombol pada layar tampilan atau layar sentuh untuk meningkatkan efisiensi operasi.
Pengurangan presisi:
Rentang yang dapat disesuaikan: biasanya memiliki rentang attenuasi yang luas, seperti 0 ~ 60dB, untuk memenuhi kebutuhan skenario aplikasi yang berbeda.
Keakuratan tinggi: Keakuratan attenuasi hingga 0,05dB atau lebih tinggi, memastikan kontrol yang akurat dari sinyal optik.
Kinerja stabil:
Keandalan tinggi: Penggunaan bahan optik berkualitas tinggi dan proses manufaktur canggih untuk memastikan stabilitas dan keandalan peralatan dalam operasi jangka panjang.
Kerugian tambahan rendah: Kerugian tambahan rendah, biasanya kurang dari -2,0dB, mengurangi dampak tambahan pada sinyal optik.
Fitur lainnya:
Kalibrasi otomatis: Dengan fungsi kalibrasi otomatis untuk memastikan akurasi dan konsistensi atenuasi.
Antarmuka komunikasi: Biasanya dilengkapi dengan RS232 dan antarmuka komunikasi lainnya, mudah untuk bertukar data dengan peralatan lain dan remote control.
Spesifikasi
| Model # |
U8328S |
| Jangkauan Attenuator |
0 ~ 35 dB ((40 dB Tipe) |
| Panjang gelombang kalibrasi (opsional) |
850 nm (908/980 nm可选) |
| Kerugian Penempatan |
≤ 1,8 dB Tipe 1,5dB |
| Jenis Serat |
50/125um, 62.5/125um MMF |
| Jenis konektor |
Konektor FC/UPC (FC/APC 可选) |
| Keakuratan Attenuasi |
± 0,10 dB (0 ~ 30 dB) |
| Kemungkinan diulang |
± 0,10 dB |
| Rata-rata waktu PM monitor |
2 ~ 1000 ms |
| Waktu Pengendalian |
200ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 33 dB/s |
| Kembali Kerugian |
> 25 dB |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Kekuatan masukan maksimum yang aman |
+27dBm |
| Periode Kalibrasi Kembali |
2 tahun |
| Suhu Operasi |
0 ̊ +40°C |
| Suhu penyimpanan |
-30 ̊+80°C |
| Kekuatan |
100 ~ 240 V |
| Dimensi |
245mm W, 105mm H, 320mm D |
| Berat badan |
5 kg
|
Skenario aplikasi
Attenuator optik multi-mode 8-saluran dengan layar layar digunakan secara luas dalam skenario berikut:
Tes komunikasi optik: digunakan untuk pengujian kinerja dan kalibrasi sistem komunikasi optik untuk memastikan kualitas transmisi dan stabilitas sinyal optik.
Kalibrasi sistem optik: Digunakan untuk mengkalibrasi dan menyesuaikan sinyal optik secara akurat selama pemasangan dan pengoperasian sistem optik.
Eksperimen penelitian: Digunakan dalam eksperimen optik dan proyek penelitian untuk mensimulasikan karakteristik transmisi sinyal optik di bawah kondisi attenuasi optik yang berbeda.
Hal-hal yang perlu diperhatikan
Periksa sebelum digunakan: Sebelum digunakan, periksa apakah konektor perangkat sejajar dan stabil untuk memastikan transmisi sinyal optik yang akurat.
Spesifikasi operasi: Ikuti instruksi operasi perangkat untuk menghindari kerusakan atau penurunan kinerja yang disebabkan oleh kesalahan operasi.
Pemeliharaan: Bersihkan dan pertahankan peralatan secara teratur untuk memastikan pengoperasiannya stabil dalam jangka panjang.
