Panjang gelombang kerja dari instrumen kehilangan sisipan dua panjang gelombang adalah opsional

Panjang Gelombang Kerja Instrumen Kehilangan Sisipan Dual-Wavelength Bersifat Opsional

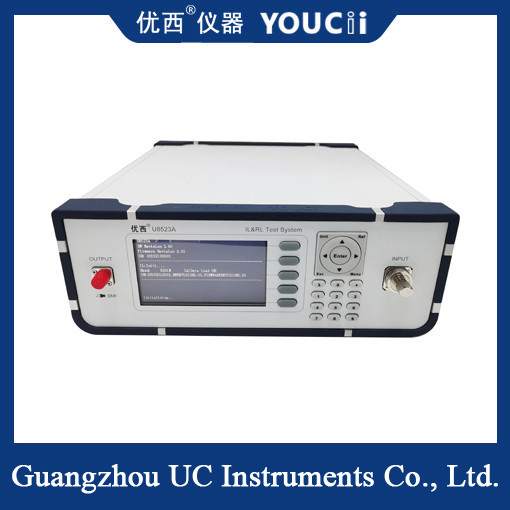

Penganalisis kehilangan sisipan dual-wavelength adalah jenis instrumen yang digunakan khusus untuk mengukur kehilangan sisipan (IL) dan kehilangan balik (RL) dari perangkat pasif (seperti konektor, coupler, dll.) dalam sistem komunikasi serat optik.

Ikhtisar
Penguji kehilangan sisipan dual-wavelength adalah perangkat uji presisi tinggi yang mampu mengukur kehilangan sisipan dan kehilangan balik pada dua panjang gelombang yang berbeda (biasanya 1310nm dan 1550nm). Instrumen ini memainkan peran penting dalam pengembangan, produksi, dan pemeliharaan sistem komunikasi serat optik.

Kedua, prinsip kerja
Dengan memasukkan sepasang sumber noise dalam prinsip jembatan, instrumen kehilangan balik-colok dual-wavelength dapat mengukur sirkuit uji dalam kondisi beban dan tanpa beban. Dalam proses pengujian, instrumen akan mengeluarkan frekuensi dan daya sinyal uji tertentu, dan kemudian dengan mengukur daya insiden dan yang dipantulkan dari sinyal uji, hitung nilai kehilangan sisipan dan nilai kehilangan balik dari perangkat yang diukur pada panjang gelombang tertentu.

Karakteristik
Pengukuran dual-wavelength: Dapat diukur pada 1310nm dan 1550nm pada dua panjang gelombang yang berbeda untuk memenuhi kebutuhan pengujian pada panjang gelombang yang berbeda.
Presisi tinggi: Menggunakan teknologi dan algoritma pengujian canggih, dapat mencapai pengukuran kehilangan sisipan dan kehilangan balik presisi tinggi.
Pengoperasian mudah: Dengan antarmuka pengguna yang intuitif dan alur pengoperasian yang sederhana, pengguna hanya perlu mengikuti petunjuk untuk menyelesaikan pengujian.
Perekaman dan analisis data: Dapat secara otomatis merekam data pengujian dan menyediakan fungsi analisis data untuk membantu pengguna lebih memahami kinerja perangkat yang diuji.

Spesifikasi

Prosedur penggunaan
Persiapan pengujian: Pastikan perangkat terhubung dengan benar dan dipanaskan terlebih dahulu. Periksa apakah nilai kerusakan penyisipan saluran pengukuran memenuhi syarat, dan apakah ujungnya bersih.
Kehilangan balik ke Nol: Hubungkan ujung awal dari garis penanda ke antarmuka keluaran sumber cahaya, bungkus ujung lain dari garis penanda dengan batang lilitan, sesuaikan nilai daya optik dari saluran kehilangan balik dalam rentang yang ditentukan, tekan tombol Nol hingga jendela kehilangan balik menampilkan -00-.
Kalibrasi kehilangan balik: longgarkan garis penanda yang dililitkan, masukkan ujung garis penanda ke antarmuka pengukur daya optik, tekan tombol Ref untuk kalibrasi.
Pengukuran kehilangan balik: Hubungkan jumper standar ke perangkat yang diuji, bungkus ujung lain dari perangkat yang diuji 4 hingga 5 putaran, dan nilai yang ditampilkan oleh instrumen adalah nilai kehilangan balik dari panjang gelombang yang sesuai dari perangkat.
