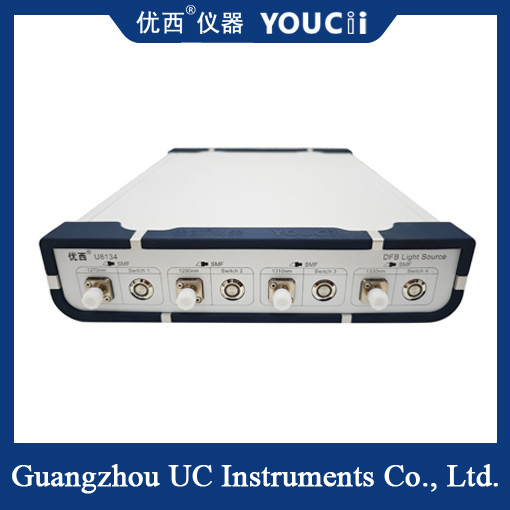

Panjang gelombang yang dapat disesuaikan Multi-Channel Point Light Source DFB Laser Light Source
garis besar
Sumber cahaya laser multi-saluran U813n dapat digunakan dalam perangkat WDM CWDM, perangkat DWDM WDM presisi tinggi, perangkat AWG dari array kisi gelombang optik, perangkat PLC gelombang optik planar,pengkuat optik EDFA dan pengukuran dan aplikasi serat optik umum lainnyaKhususnya cocok untuk produksi massal kopler dan komponen PLC pendorong gelombang optik datar.
Titik karakteristik
Sumber cahaya laser multi-saluran U813n memiliki karakteristik stabilitas output yang tinggi, ukuran kecil dan start-up cepat.Perangkat sumber cahaya dapat menyediakan beberapa saluran sinyal output sumber cahaya panjang gelombang tetap. Guangzhou Youxi juga dapat sesuai dengan kebutuhan pelanggan, disesuaikan 850, 980, 1250,1270,... 1610,1625 nm, dll. Setiap dua atau empat atau lebih panjang gelombang dari kombinasi perangkat sumber cahaya.
Spesifikasi
| 型号Model # |
U8134 |
| Paket Perangkat |
Kupu-kupu |
| Panjang gelombang opsional |
1271/1291/1311/1331 |
| Keakuratan panjang gelombang |
± 0,5 nm |
| Kekuatan output |
≥ 8,0mW |
| Jenis konektor |
FC/APC (Adaptor lain dapat disesuaikan) |
| Bandwidth @ 3 dB |
< 0,1 nm |
| Bandwidth @ 20 dB |
< 0,5 nm |
|
Kekuatan output Stabilitas dalam waktu 15 menit
|
≤ ± 0,005 dB |
|
Kekuatan output Stabilitas dalam waktu 8 jam
|
≤ ± 0,05 dB |
| SMSR |
> 40 dB |
| Suhu Operasi |
0 ̊ +40 °C |
| Suhu penyimpanan |
-30 ̊+80 °C |
| Dimensi |
235 mm W, 55 mm H, 320 mm D |
| Berat badan |
30,0 kg |
Catatan:Model saluran tunggal: U8121/U8131, model saluran ganda: U8122/U8132, model empat saluran: U8124/U8134, dll.
Kebutuhan daya
Instrumen sesuai dengan peraturan overvoltage Kelas II. Tegangan kerja adalah 100 ~ 240V tegangan AC, rentang frekuensi adalah 48 ~ 66Hz, tegangan kerja adalah 115V,konsumsi arus maksimum adalah 230mA; Ketika tegangan kerja adalah 230V, konsumsi arus maksimum adalah 120mA.
Sesuai dengan standar keselamatan internasional, instrumen dilengkapi dengan kabel listrik 3-inti yang memenuhi standar nasional.Sambungkan kabel listrik hanya ke soket listrik dengan perlindungan tanah.
Antarmuka output sumber cahaya
Antarmuka konektor sumber cahaya untuk output sinyal laser. Pilih konektor FC/PC atau FC/APC dan serat SMF atau MMF sesuai label jenis serat yang ditunjukkan pada panel instrumen.
Label panjang gelombang menampilkan nilai panjang gelombang saluran yang sesuai.
