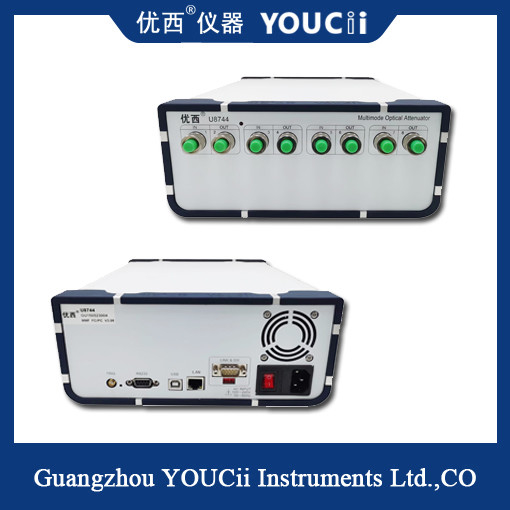

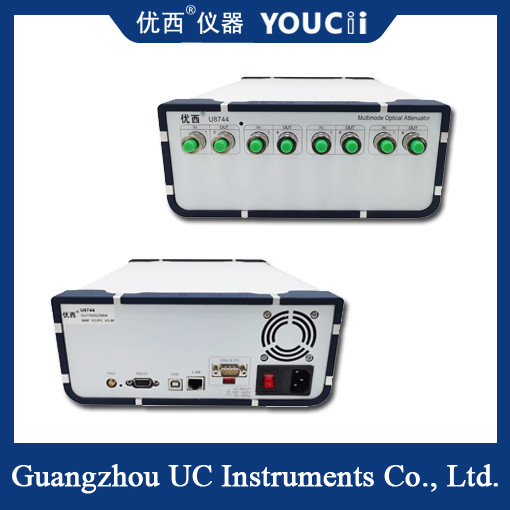

Perata Optik Multimode 8-Saluran yang Dikendalikan Secara Optik Efisiensi Tinggi
Aplikasi Produk:
Pengujian Modul Optik Aktif/Perangkat Optik:
Dalam pengukuran kesalahan multi-saluran dari modul transceiver optik, pengukuran data paralel direalisasikan.
Dalam pengukuran sensitivitas modul penerima optik, ia menyediakan input daya optik yang paralel, cepat, dan akurat;
Waktu stabilitas kontrol daya optik 200ms, sangat meningkatkan efisiensi pengujian.
Pengujian integrasi jaringan komunikasi optik:
Uji kinerja transmisi jaringan dan fungsi manajemen jaringan dalam integrasi jaringan komunikasi optik.
Fitur Produk:
Atenuasi optik dan output daya optik dapat diatur dengan cepat dan akurat, dan waktu stabilitas kontrol daya optik kurang dari 200 ms.
Atenuator multi-saluran diatur pada saat yang sama, dan beberapa port diukur secara bersamaan, yang menghemat banyak waktu pengukuran;
Pengukur daya optik presisi tinggi bawaan memastikan stabilitas dan akurasi pemantauan daya;
Pengoperasian sederhana, antarmuka pengguna grafis yang intuitif, pratinjau data multi-saluran, status pengujian sekilas.
Ukuran kecil, struktur kompak, dua perangkat 4-saluran dihubungkan secara berjenjang, dapat diidentifikasi sebagai perangkat 8-saluran untuk digunakan.
Spesifikasi
| 型号Model # |
U8748 |
| Rentang Atenuator |
0~35 dB (Tipe 40dB) |
| Panjang Gelombang Kalibrasi (Opsi) |
850 nm (Panjang gelombang lain bersifat opsional) |
| Insertion Loss |
≤ 1.8 dB Tipe 1.5dB |
| Tipe Serat |
50/125um, 62.5/125um MMF self-adaptasi |
| Tipe Konektor |
Konektor FC/UPC |
| Akurasi Atenuasi |
± 0.20 dB (0 ~ 20 dB), ± 0.30 dB (20 ~ 35 dB)
± 0.05 dB (0 ~ 30 dB Dengan kontrol Daya)
|
| Pengulangan |
±0.05 dB |
| Waktu Rata-rata PM monitor |
2~1000 ms |
| Waktu Penyelesaian |
200ms |
| Kecepatan Transisi Atenuasi |
0.1 ~ 35 dB/s |
| Return Loss |
> 25 dB |
| Antarmuka Komunikasi |
RS232, USB, RJ45 Kontrol oleh PC |
| Daya input aman maksimum |
+17dBm (Status pemantauan daya) |
| Periode Rekalibrasi |
2 tahun |
| Suhu Operasi |
0～ +40℃ |
| Suhu Penyimpanan |
-30～+80℃ |
| Daya |
100~240 V |
| Dimensi |
245mm L, 105mm T, 320 mm D |
| Berat |
5 kg |
Catatan: U8741 adalah saluran tunggal, U8742 adalah saluran ganda, dan U8748 adalah 8-saluran.
Prinsip atenuator:
Atenuator adalah sirkuit yang digunakan untuk memperkenalkan atenuasi yang telah ditentukan dalam rentang frekuensi tertentu.Ini umumnya ditunjukkan oleh jumlah desibel yang diperkenalkan dan jumlah ohm dari impedansi karakteristik.Atenuator banyak digunakan dalam sistem TV kabel untuk memenuhi persyaratan level dari beberapa port.Seperti input penguat, kontrol level output, kontrol atenuasi cabang.Atenuator Atenuator pasif dan atenuator aktif dua jenis.Atenuator aktif dikombinasikan dengan elemen termal lainnya untuk membentuk atenuator variabel, yang digunakan dalam penguat untuk penguatan otomatis atau sirkuit kontrol kemiringan.Atenuator pasif memiliki atenuator tetap dan atenuator yang dapat disesuaikan.
