Detail produk:
|
Elemen Sensor: | InGaA | Rentang Daya (dBm): | + 5 ~ -80 |
---|---|---|---|
Jenis Serat Aplikasi: | Standar SM dan MM | Linearitas (daya): | ≤ ± 0,06 dB (1200 nm ~ 1610 nm, 0~ -50dBm) |
Antarmuka komunikasi: | USB,+Trig,+Trig +BNC,+Trig | SUHU OPERASI: | 0~ +40 ℃ |
Menyoroti: | Probe Pengukur Daya Optik Ukuran Kecil,Probe Pengukur Daya Optik Efisiensi Tinggi |

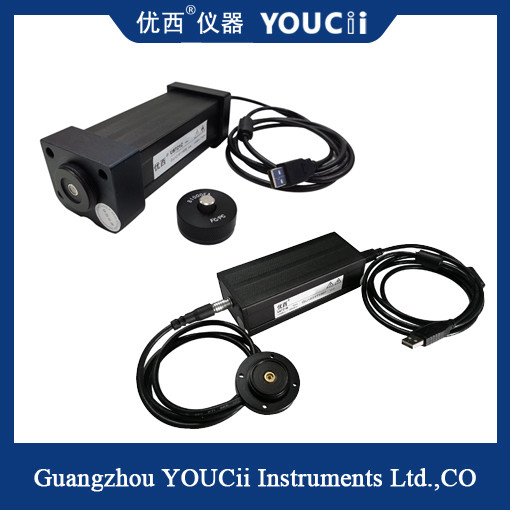

Probe Pengukur Daya Optik Ukuran Kecil Dan Daya Efisiensi Tinggi Opsional
Periode pengambilan sampel modul pengukur daya optik berkecepatan tinggi U8721 di Guangzhou Youxi dapat mencapai tingkat AS, dan data dapat diperoleh dan diproses lebih cepat.Modul meteran daya mengadopsi antarmuka komunikasi USB, yang dapat berkomunikasi dengan PC secara langsung, menampilkan data dan mengatur parameter melalui perangkat lunak konfigurasi.
Modul pengukur daya optik kecepatan tinggi U8721 dapat digunakan dalam komponen WDM presisi tinggi, komponen AWG susunan kisi pandu gelombang optik, komponen PLC pandu gelombang optik planar, WSS, OPM, DPSK, penguat optik EDFA dan aplikasi pengukuran serat optik umum lainnya.Dibandingkan dengan model pengukur daya Guangzhou Youxi lainnya, U8721 memiliki karakteristik pengambilan sampel berkecepatan tinggi, dan bentuk kecil, sangat cocok untuk dirakit ke dalam sistem pengambilan sampel pengukur daya optik multi-saluran.
Menerapkan
▲Tes perangkat WDM, GFF, AWG, PLC
▲Masukkan kerugian, kembalikan pengukuran kerugian
▲Sensor serat optik, uji kabel serat optik
▲PMD dispersi mode polarisasi dan pengukuran PDL kerugian bergantung polarisasi
▲Serat optik, uji laboratorium R&D komunikasi
Model | kamu8721A | kamu8721B | kamu8721C | kamu8721D | kamu8721H |
Elemen Sensor | InGaA | ||||
Rentang Panjang Gelombang | 850~1700nm | ||||
Panjang gelombang kalibrasi | Kalibrasi berkelanjutan 850/980/1310/1510~1640nm | ||||
Rentang Daya (dBm) | + 5 ~ -65 | + 5 ~ -70 | + 5 ~ -80 | + 25 ~ -60 | |
Periode pengambilan sampel daya (Laju) |
100 kami (10KHz) | 10 kami (100KHz) | |||
Jenis Serat Aplikasi | Standar SM dan MM | ||||
Antarmuka Masukan Optik | Mendukung sambungan bare fiber atau FC/Adaptor LC/SC | ||||
Ketidakpastian Mutlak (akurasi) pada kondisi referensi |
± 4% (1200 nm ~ 1610 nm) | ||||
Ketidakpastian Relatif (akurasi) pada kondisi referensi |
< 0,02 dB Nilai tipikal | ||||
Linearitas (kekuatan) | ≤± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) | ||||
Mengembalikan kerugian | > 40dB | ||||
Antarmuka Komunikasi | USB | + Trig | +Pemicu +BNC | + Trig | |
Periode kalibrasi | 2 tahun | ||||
Suhu Operasi | 0 ~ +40℃ | ||||
Suhu Penyimpanan | -30 ~ +80℃ | ||||
Ukuran | 52mm T,60mm L,150mm D | ||||
Berat | 1,0kg |
Keterangan:
U8721A terutama digunakan untuk pemantauan daya optik berkecepatan tinggi.
U8721B permukaan fotosensitif PD eksternal, terutama digunakan untuk pengukuran pemindaian cahaya spasial.
Pemindaian sinkron cepat U8721C terutama digunakan dalam sistem pengukuran pemindaian panjang gelombang DWDM/AWG.
Pemindaian sinkron cepat U8721D dengan output analog BNC.
Kabel berpelindung USB ke 1B4-core
Port komunikasi terhubung ke kabel terlindung USB ke 1B4-core, dan terhubung langsung ke PC untuk menjalin komunikasi.
