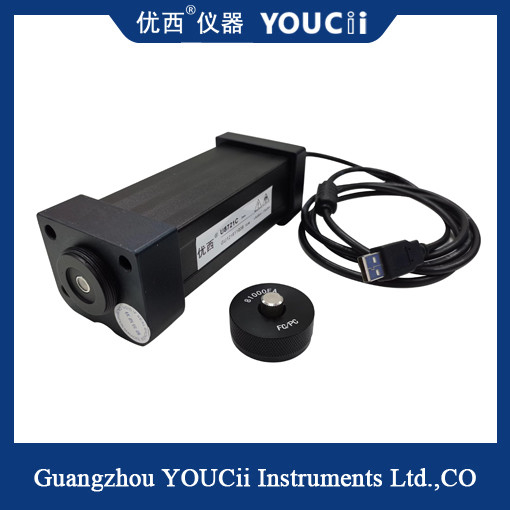

Meter Daya Optik Cepat Probe Dikendalikan oleh Komputer 850 ~ 1700nm
Singkatnya:
Periode pengambilan sampel modul pengukur daya optik berkecepatan tinggi U8721 dari Guangzhou Youxi dapat mencapai tingkat uS, dan data dapat diperoleh dan diproses lebih cepat.Modul meter daya mengadopsi antarmuka komunikasi USB, yang dapat berkomunikasi dengan PC secara langsung, menampilkan data dan mengatur parameter melalui perangkat lunak konfigurasi.
Modul pengukur daya optik berkecepatan tinggi U8721 dapat digunakan dalam komponen WDM presisi tinggi, komponen AWG array grid wavelengide optik, komponen PLC wavelengide optik planar, WSS, OPM, DPSK,amplifier optik EDFA dan aplikasi pengukuran serat optik optik umum lainnya.Dibandingkan dengan model lain dari Guangzhou Youxi power meter, U8721 memiliki karakteristik pengambilan sampel berkecepatan tinggi, dan bentuk kecil,khusus cocok untuk perakitan ke dalam sistem pengambilan sampel multi-saluran meter daya optik.
Keanehan:
️ Pemberhentian cepat dan akurasi pengukuran yang tinggi
Berbagai ukuran daya dinamis yang luas
¢ Pilihan rentang daya dan saluran yang luas
Interface komunikasi USB, kecepatan tinggi dan nyaman
¢ Murah
Menerapkan:
Percobaan perangkat WDM, GFF, AWG, PLC
Pengukuran kerugian masuk, pengukuran kerugian kembali
Sensor serat optik, tes kabel serat optik
Pembagian PMD modus polarisasi dan pengukuran kerugian tergantung polarisasi PDL
Percobaan laboratorium R&D serat optik, komunikasi
U8721CPeraturan Produk
|
Model
|
U8721C |
| Elemen sensor |
InGaAs |
| Jangkauan Gelombang |
850 ~ 1700 nm |
| Panjang gelombang kalibrasi |
850 / 980 / 1310 / 1510 ~ 1640nm Kalibrasi terus menerus |
| Jangkauan daya (dBm) |
+ 5 ~ -80 |
|
Periode pengambilan sampel daya ((Rata)
|
10 us ((100KHz) |
| Jenis Serat Aplikasi |
SM dan MM standar |
| antarmuka input optik |
Pengendali sendi serat telanjang atau FC/Adaptor LC/SC |
|
Ketidakpastian mutlak (keakuratan) pada kondisi referensi
|
± 4% (1200 nm ~ 1610 nm) |
|
Ketidakpastian relatif (keakuratan) pada kondisi referensi
|
< 0,02 dB nilai khas |
| Linearitas (kekuatan) |
≤ ± 0,06dB (1200 ~ 1610 nm, + 0 ~ -60dBm) |
| Kembali Kerugian |
> 40 dB |
| Antarmuka Komunikasi |
+Trig |
| Periode kalibrasi |
2 tahun |
| Suhu Operasi |
0 ~ +40°C |
| Suhu penyimpanan |
-30 ~ +80°C |
| Dimensi |
52mm H,60 mm W,150 mm D |
| Berat badan |
10,0 kg |
Pengguna lain akan mengajukan pertanyaan berikut:
1.Apa link serat yang diperlukan untuk sumber cahaya dan power meter eksekusi?
Sebuah sumber cahaya dan power meter diperlukan untuk melakukan pengukuran yang paling penting dari link serat optik, total kehilangan sisipan dari link itu.Anda membandingkan jumlah cahaya yang masuk ke satu ujung serat dengan jumlah cahaya yang keluar dari ujung lain serat.
.
2.Apa yang baik dBm untuk serat?
Positif dBm berarti daya lebih besar dari 1mw dan negatif berarti kurang dari 1mw. Sumber laser yang baik untuk link mode tunggal akan memiliki daya output ~ +3 sampai +6 dBm - 2-4mw - digabungkan ke dalam serat.VCSEL untuk tautan multimode harus memiliki daya sekitar 0dBm - 1mw.
